バーチャート工程表と進度曲線

正解

正解：3．7月は，盤類取付工事の施工期間が，他の作業よりも長くなる予定である。

解き方

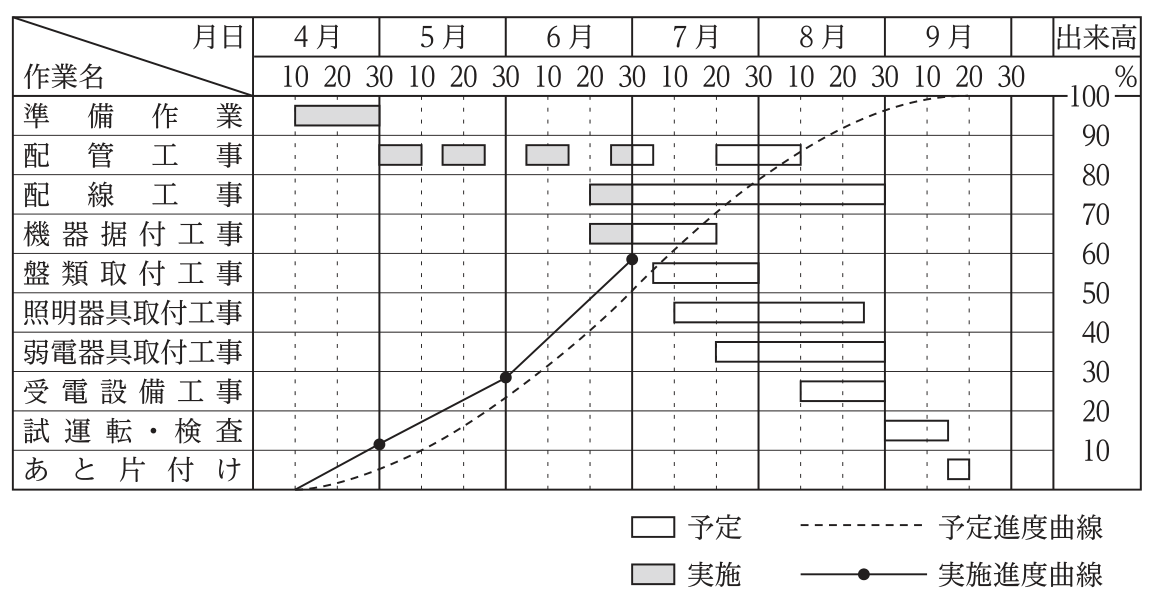

1. バーチャート工程表では，各作業の予定・実施の期間をバーの長さで表し，進度曲線で全体の出来高の累計を示す。
2. 7月の予定を見ると，盤類取付工事は7/5〜7/31（約27日）で，配線工事は7/1〜8/31の予定で7月の1か月全部にわたっている。
3. 盤類取付工事の7月の施工期間が他の作業より長いとはいえないので，3が最も不適当である。

選択肢ごとの解説

1. 1．適当。実施進度曲線は6月末で約60％を示している。
2. 2．適当。6月末では実施進度曲線が予定進度曲線の上側にあり，予定より進んでいる。
3. 3．不適当。7月は7月全体にかかる配線工事のほうが長い。
4. 4．適当。配線工事は6/20〜8/31の約70日のうち，7月末で約40日を経過し，50％を超える。
5. 5．適当。受電設備工事は8/10からの予定で，7月中に終わる盤類取付工事の後になる。
