高圧受電設備の設備不平衡率

正解

正解：1．25％

解き方

1. 高圧受電設備の設備不平衡率は，各線間に接続される単相負荷総設備容量の最大と最小の差を，総負荷設備容量の1/3で割って百分率で表す。高圧受電では，一般に30％以下が原則とされる。

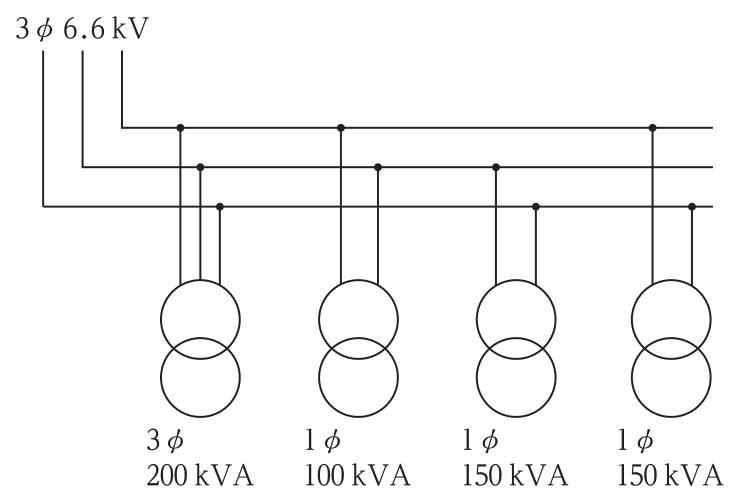

2. 各線間の単相負荷は100kVA，150kVA，150kVAで，最大と最小の差は150－100＝50kVA。総負荷設備容量は三相負荷も含めて200＋100＋150＋150＝600kVAで，その1/3は200kVA。
3. 設備不平衡率は50/200×100＝25％で，1が正しい。

選択肢ごとの解説

1. 1．正しい。50kVA÷200kVA×100＝25％である。
2. 2．誤り。30％は高圧受電で一般に原則とされる上限の値で，この設備の不平衡率ではない。
3. 3．誤り。差50kVAを総負荷設備容量の1/3の200kVAで割ると25％で，35％にはならない。
4. 4．誤り。40％になるのは線間の差が80kVAの場合で，この設備の差は50kVAである。
