利益図表

正解

正解：4．アの領域：損失　イの領域：利益　ウ：変動原価

解き方

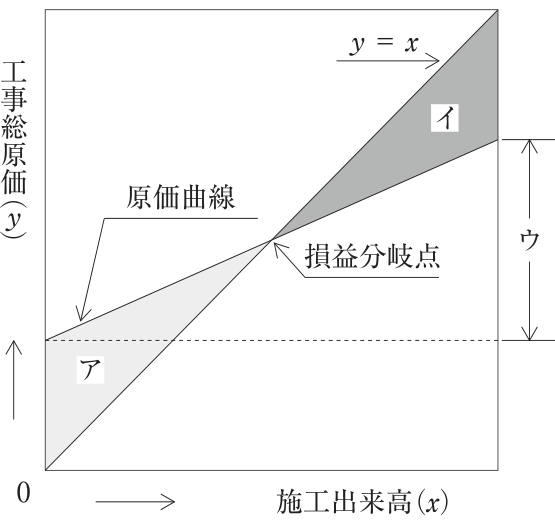

1. 利益図表は，横軸に施工出来高x，縦軸に工事総原価yをとり，出来高を表すy＝xの直線と，固定原価に変動原価を加えた原価曲線を描いた図である。2本の線の交点が損益分岐点である。
2. 損益分岐点より出来高が小さい側（ア）では原価が出来高を上回るので損失，大きい側（イ）では出来高が原価を上回るので利益となる。
3. ウは固定原価の高さ（点線）から原価曲線までの幅で，出来高に応じて増える変動原価である。組合せは4が適当である。

選択肢ごとの解説

1. 1．不適当。損益分岐点より左（ア）は損失，右（イ）は利益で，ウも固定原価ではない。
2. 2．不適当。ウは変動原価で正しいが，アとイの損失・利益が逆である。
3. 3．不適当。アとイは正しいが，ウは固定原価の上に積み上がる変動原価である。
4. 4．適当。アは損失，イは利益，ウは変動原価である。
