テレビ共同受信設備の総合損失
これは1級電気工事施工管理技士 第一次検定 令和元年度（2019年6月9日（日）実施） No.42の問題です。論点は「情報通信・弱電設備」（重要度A・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

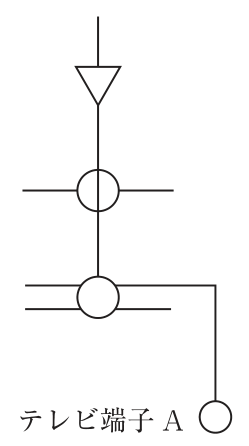

図に示すテレビ共同受信設備において，増幅器出口からテレビ端子Aの出力端子までの総合損失として，正しいものはどれか。
ただし，条件は，次のとおりとする。
増幅器出口からテレビ端子Aまでの同軸ケーブルの長さ：20m
同軸ケーブルの損失：0.3dB/m
2分岐器の挿入損失：6.0dB
2分岐器の結合損失：15.0dB
4分配器の分配損失：11.0dB
4分配器の端子間結合損失：15.0dB
テレビ端子の挿入損失：2.0dB
解答欄
正解
正解：1．25.0dB
解き方
- 増幅器出口からテレビ端子Aまでの経路は，同軸ケーブル20m，2分岐器の通過（幹線側），4分配器の分配，テレビ端子である。分岐器を通過するときは挿入損失，分配器で分けるときは分配損失を使う。
- 損失は，同軸ケーブル0.3×20＝6.0dB，2分岐器の挿入損失6.0dB，4分配器の分配損失11.0dB，テレビ端子の挿入損失2.0dBである。
- 総合損失は6.0＋6.0＋11.0＋2.0＝25.0dBで，1が正しい。
選択肢ごとの解説
- 1．正しい。6.0＋6.0＋11.0＋2.0＝25.0dBである。
- 2．誤り。4分配器の分配損失の代わりに端子間結合損失15.0dBを使った値（6＋6＋15＋2）である。
- 3．誤り。2分岐器の挿入損失の代わりに結合損失15.0dBを使った値（6＋15＋11＋2）である。
- 4．誤り。分岐器の結合損失と分配器の端子間結合損失を使った値（6＋15＋15＋2）である。
引っかけ：分岐器を通過するので挿入損失を使い，結合損失（分岐端子へ出る損失）は使わない。端子間結合損失は端子どうしの間の損失で，経路に関係しない。
