テレビ共同受信設備の総合損失
これは1級電気工事施工管理技士 第一次検定 令和8年度（2026年7月12日（日）実施） No.39の問題です。論点は「情報通信・弱電設備」（重要度A・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

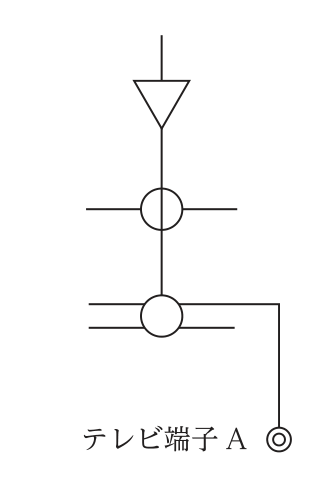

図に示すテレビ共同受信設備において，増幅器出口からテレビ端子Aの出力端子までの総合損失として，正しいものはどれか。
ただし，条件は，次のとおりとする。
増幅器出口からテレビ端子Aまでの同軸ケーブルの長さ：20m
同軸ケーブルの損失：0.5dB/m
2分岐器の挿入損失：5.0dB
2分岐器の結合損失：10.0dB
4分配器の分配損失：10.0dB
4分配器の端子間結合損失：15.0dB
テレビ端子の挿入損失：1.0dB
解答欄
正解
正解：2．26.0dB
解き方
- 増幅器出口からテレビ端子Aまでの信号は，2分岐器を入力→出力の向きに通過（挿入損失5.0dB）し，4分配器で分配（分配損失10.0dB）されてテレビ端子Aに至る。
- 総合損失は，同軸ケーブル 20 × 0.5 = 10.0dB ＋ 2分岐器の挿入損失 5.0dB ＋ 4分配器の分配損失 10.0dB ＋ テレビ端子の挿入損失 1.0dB = 26.0dB となる。よって選択肢2が正しい。
選択肢ごとの解説
- 1．誤り。16.0dBはケーブルの損失などが抜けた値である。
- 2．正しい。10 + 5 + 10 + 1 = 26.0dB。
- 3．誤り。36.0dBは結合損失や端子間結合損失を誤って加えた値である。
- 4．誤り。51.0dBは通過しない結合損失・端子間結合損失まで含め，条件のすべての損失を足した値（10 + 5 + 10 + 10 + 15 + 1）である。
引っかけ：通過する経路の損失だけを足す。分岐器は通過＝挿入損失，枝へ＝結合損失。
