単相3線式配電線の電圧
これは1級電気工事施工管理技士 第一次検定 令和元年度（2019年6月9日（日）実施） No.12の問題です。論点は「配電」（重要度B・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

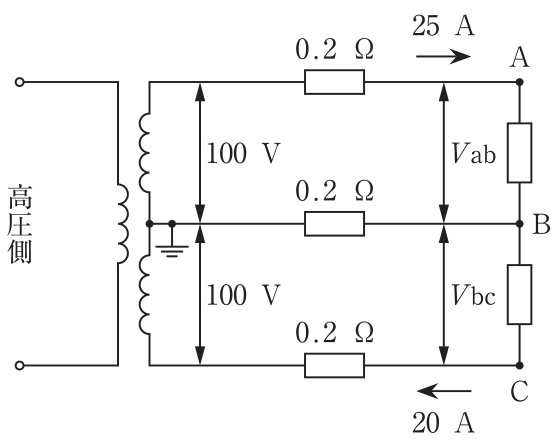

図に示す単相3線式の配電線がある。AB間の電圧Vabの値〔V〕とBC間の電圧Vbcの値〔V〕の組合せとして，正しいものはどれか。
ただし，配電線は抵抗分のみとし，各負荷の力率は100％とする。
解答欄
正解
正解：1．Vab：94V Vbc：97V
解き方
- 単相3線式の中性線には，上下の負荷電流の差が流れる。上の電圧線の電流は負荷側へ25A，下の電圧線は電源側へ20Aなので，中性線には25－20＝5Aが負荷側から電源側へ流れる。
- 上側の負荷：Vab＝100－0.2×25－0.2×5＝100－5－1＝94V。
- 下側の負荷：中性線の電流は下側の回路では電圧を上げる向きになるので，Vbc＝100－0.2×20＋0.2×5＝100－4＋1＝97V。したがって1が正しい。
選択肢ごとの解説
- 1．正しい。Vab＝94V，Vbc＝97Vである。
- 2．誤り。中性線の電圧降下を考えずに，電圧線の電圧降下だけで求めた値（100－5，100－4）である。
- 3．誤り。VabとVbcの大小が逆で，電流の多い上側のほうが電圧は低くなる。
- 4．誤り。Vbcは正しいが，Vabは電圧線の5Vと中性線の1Vの電圧降下を引いて94Vになる。
引っかけ：中性線の電流の向きで，電流の多い側は電圧がさらに下がり，少ない側は上がる。中性線の電圧降下を忘れない。
