スポットネットワーク受電設備の機器

正解

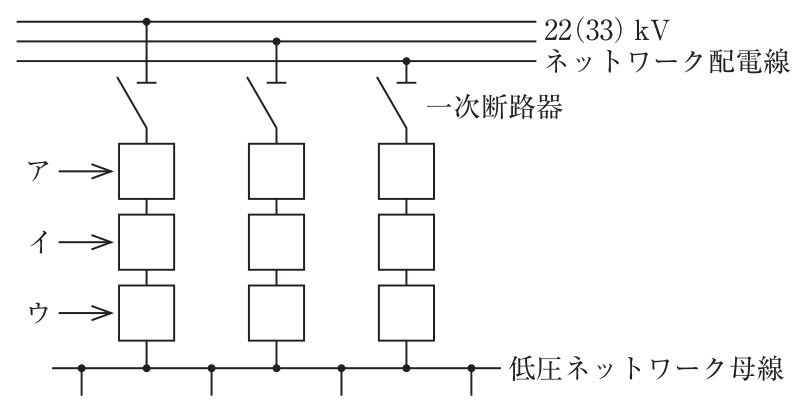

正解：1．ア：ネットワーク変圧器　イ：プロテクタヒューズ　ウ：プロテクタ遮断器

解き方

1. スポットネットワーク受電設備は，各回線ごとに受電側から順に，受電用断路器→ネットワーク変圧器→プロテクタヒューズ→プロテクタ遮断器と接続し，ネットワーク母線で並列にする。母線から負荷へはテイクオフ装置（ヒューズなど）を通して分岐する。
2. 図のアはネットワーク変圧器，イはプロテクタヒューズ，ウはプロテクタ遮断器で，1が正しい。

選択肢ごとの解説

1. 1．正しい。断路器の次がネットワーク変圧器，その二次側にプロテクタヒューズ，プロテクタ遮断器と続く。
2. 2．誤り。テイクオフ装置はネットワーク母線から負荷へ分岐する箇所の装置で，変圧器より受電側にはない。
3. 3．誤り。プロテクタヒューズは変圧器の二次側にあり，変圧器より受電側にはない。
4. 4．誤り。変圧器の次はプロテクタヒューズで，プロテクタ遮断器はその後にある。テイクオフ装置は母線の負荷側である。
