受電方式の名称

正解

正解：1．ループ受電方式

解き方

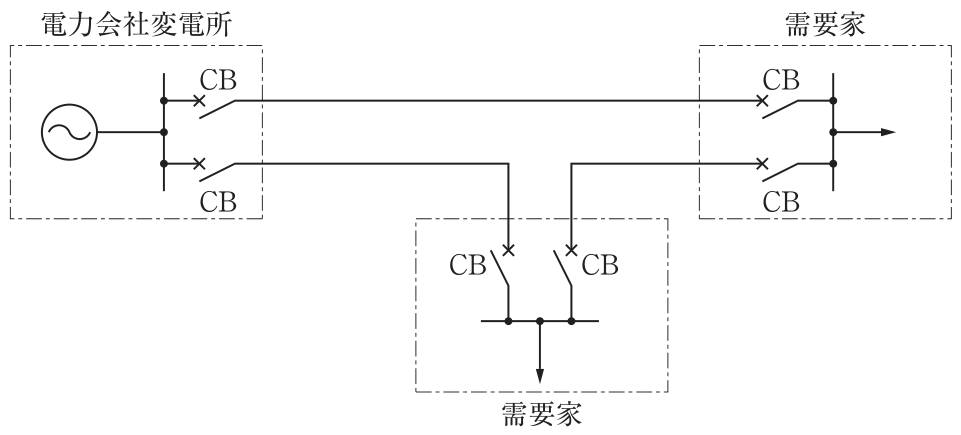

1. 図では，変電所の2つの遮断器から出た高圧又は特別高圧の線路が，複数の需要家の受電設備を順に経由して輪（ループ）の形に結ばれている。
2. このような方式はループ受電方式で，線路のどこかで故障が起きても故障区間を切り離せば，反対側から受電を続けられる。1が適当である。

選択肢ごとの解説

1. 1．適当。線路が需要家を経由して輪になっているのはループ受電方式である。
2. 2．不適当。平行2回線受電方式は，同じ変電所から1需要家へ2回線を並行して引き込み，常時2回線で受電する方式である。
3. 3．不適当。異系統常用・予備受電方式は，1需要家が別々の変電所からの2回線を引き込み，常用と予備を切り換えて受電する方式である。
4. 4．不適当。同系統常用・予備受電方式は，同じ変電所からの2回線を常用と予備に切り換えて受電する方式である。
