遠心ポンプの揚程曲線

正解

正解：2．B

解き方

1. 遠心ポンプの揚程は，吐出し量ゼロ（締切り運転）のときに最大となり，吐出し量が増えるほど低下する右下がりの曲線になる。
2. 効率は吐出し量ゼロでゼロから上がり，ある吐出し量で最大になって下がる山形の曲線，軸動力は吐出し量とともに増える右上がりの曲線になる。

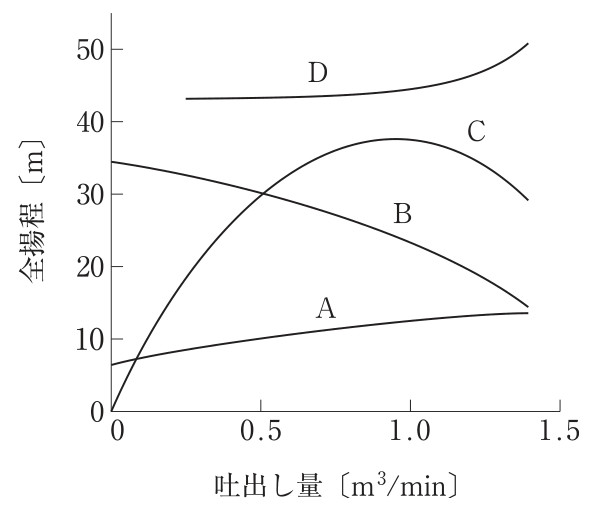

3. 図で右下がりの曲線はBなので，揚程曲線はBで，2が適当である。

選択肢ごとの解説

1. 1．不適当。Aは吐出し量とともに増える右上がりの曲線で，揚程曲線の形ではない。
2. 2．適当。締切りで最大となり吐出し量の増加とともに下がる右下がりの曲線は揚程曲線である。
3. 3．不適当。原点から上がって最大となり下がる山形の曲線は効率曲線である。
4. 4．不適当。Dは右上がりの曲線で，揚程曲線の形ではない。
