バーチャート工程表の読み取り

正解

正解：(3) 作業Eは，作業B，C，Dが完了していなくても着手できる。

解き方

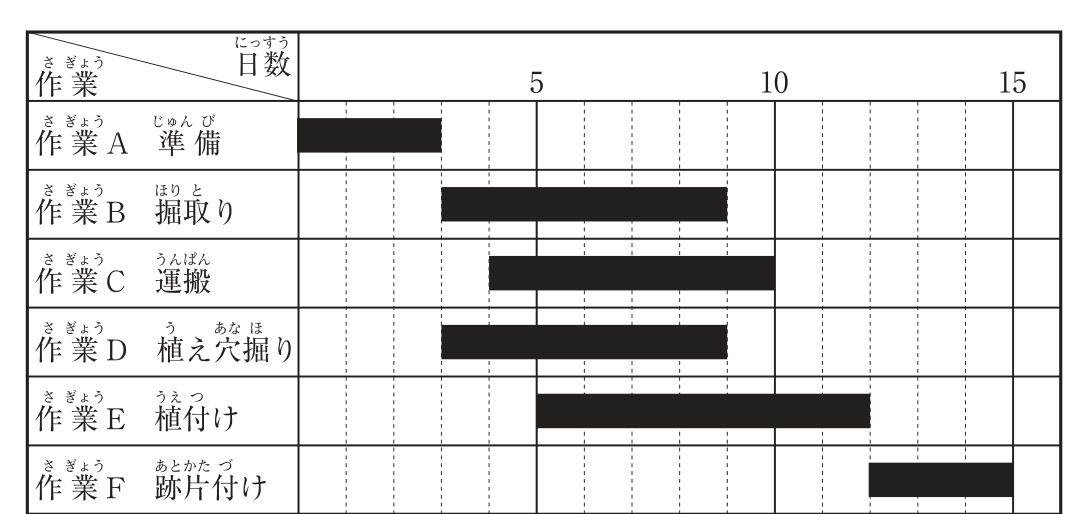

1. 図から各作業の期間を読むと、作業Aは0〜3日目、作業Bは3〜9日目、作業Cは4〜10日目、作業Dは3〜9日目、作業Eは5〜12日目、作業Fは12〜15日目であり、全体工期は15日間である。
2. 作業Eは5日目から始まっており、そのとき作業B・C・Dはまだ実施中である。したがって作業Eは作業B、C、Dの完了を待たずに着手できると読み取れる。よって(3)が適当である。
3. バーチャートは作業間の関連（どの作業が終わらないと次が始められないか）を表さないため、ある作業の短縮や遅れが全体工期にどう影響するかは読み取れない。ただし図の上では、作業Cを1日短縮しても作業Eが12日目まで続くので工期は短縮されず、作業Dが3日遅れて12日目に終わっても作業Fの開始（12日目）を超えないので工期は延びない。

選択肢ごとの解説

1. (1)適当でない。作業Cを1日短縮しても、作業Eが12日目まで続くので全体工期は短縮されない。
2. (2)適当でない。作業Dが3日遅れても12日目に終わり、作業Fの開始を超えないので全体工期が3日延びるとは読み取れない。
3. (3)適当。作業Eは5日目に着手しており、作業B、C、Dの完了前に始めている。
4. (4)適当でない。全体工期は0日目から作業Fが終わる15日目までの15日間である。
