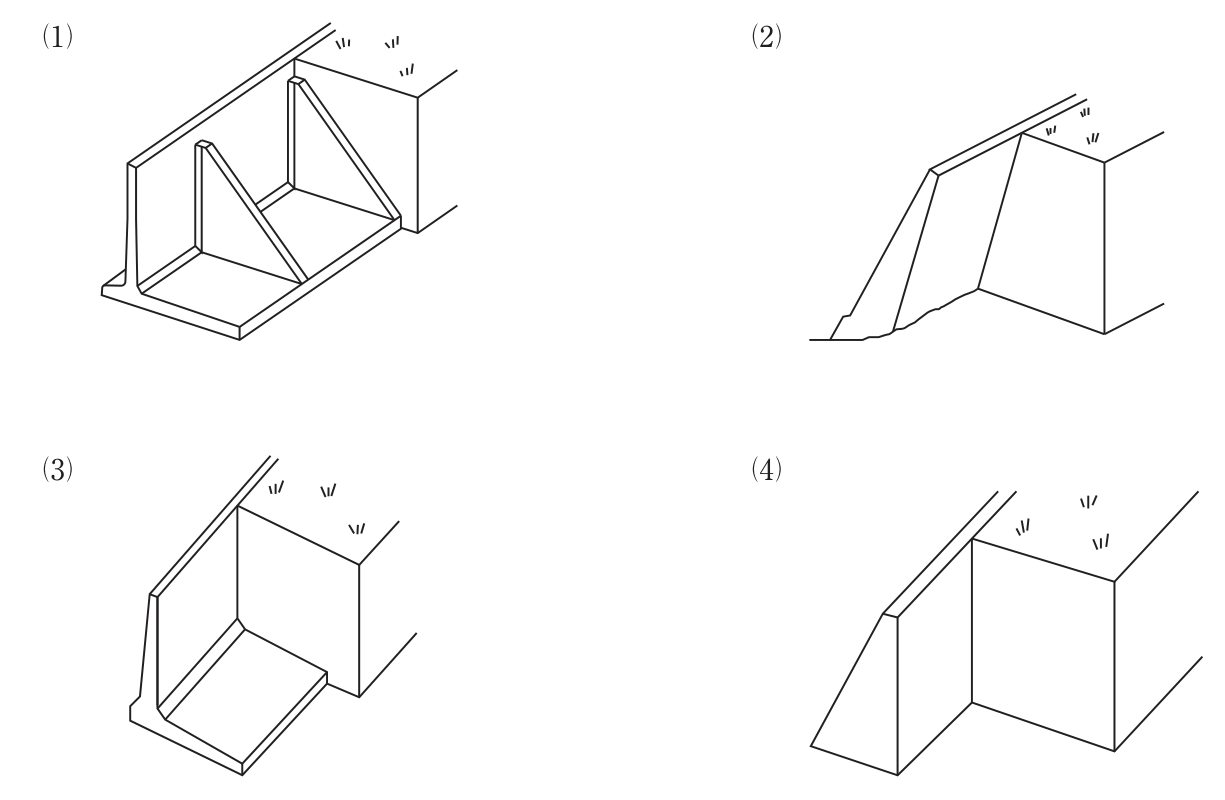

擁壁の構造形式（もたれ式擁壁の図）

正解

正解：(2) (2) の図

解き方

1. もたれ式擁壁は，切土面などの地山にもたれかかるように前傾した壁で，自重と背面の地山の支えで安定させる形式である。底版をもたず，比較的安定した地山の前面に設ける。(2)の図がこれに当たる。
2. (1)は鉛直の壁と底版を背面側の控え壁でつないだ控え壁式擁壁，(3)は鉛直の壁と底版からなる片持ばり式（L型）擁壁，(4)は台形断面の重力式擁壁である。

選択肢ごとの解説

1. (1)適当でない。控え壁式擁壁である。
2. (2)適当。地山にもたれかかる前傾した壁で，もたれ式擁壁である。
3. (3)適当でない。壁と底版からなる片持ばり式（L型）擁壁である。
4. (4)適当でない。台形断面で自重により土圧に抵抗する重力式擁壁である。
