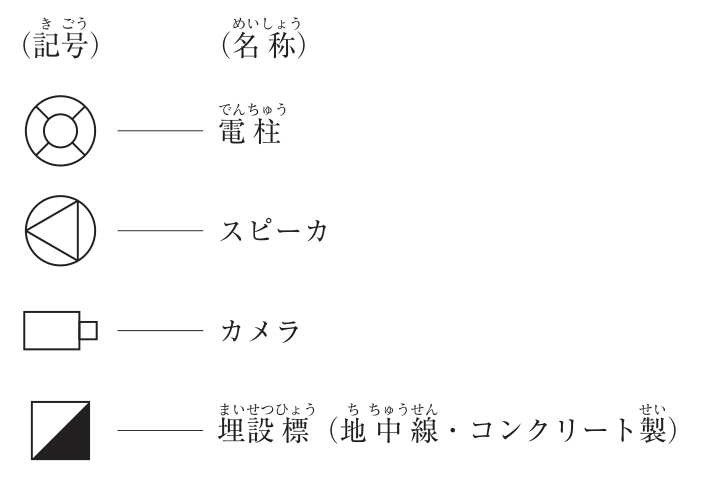

電気設備設計図の図記号と名称

正解

正解：(1) (1) の記号 ― 電柱

解き方

1. 電気設備設計図の図示記号（公共建築設備工事標準図（電気設備工事編）の図示記号。JIS C 0303「構内電気設備の配線用図記号」による）では，円の中に小さな円を描き，その間を4本の線で結んだ記号は屋外灯であり，電柱は円を横線で上下に分けて下半分を黒く塗った記号で表す（同標準図 令和7年版 p.21。平成31年版・令和4年版のPDFでは下半分の塗りがなく，円の中に横線を引いた形になっている）。したがって(1)が適当でない。
2. 円の中に三角形を描いた記号はスピーカ，長方形の右側に小さな正方形を付けた記号はカメラ（監視カメラ装置），正方形を対角線で分けて半分を黒く塗った記号は埋設標（地中線・コンクリート製）である（鉄製の埋設標は塗らずに表す）。

選択肢ごとの解説

1. (1)適当でない。この記号は屋外灯で，電柱は円の下半分を黒く塗った記号で表す。
2. (2)適当。円の中に三角形の記号はスピーカである。
3. (3)適当。長方形に小さな正方形を付けた記号はカメラである。
4. (4)適当。正方形の半分を黒く塗った記号は埋設標（地中線・コンクリート製）である。
