ネットワーク式工程表のクリティカルパス

正解

正解：(4) 15日

解き方

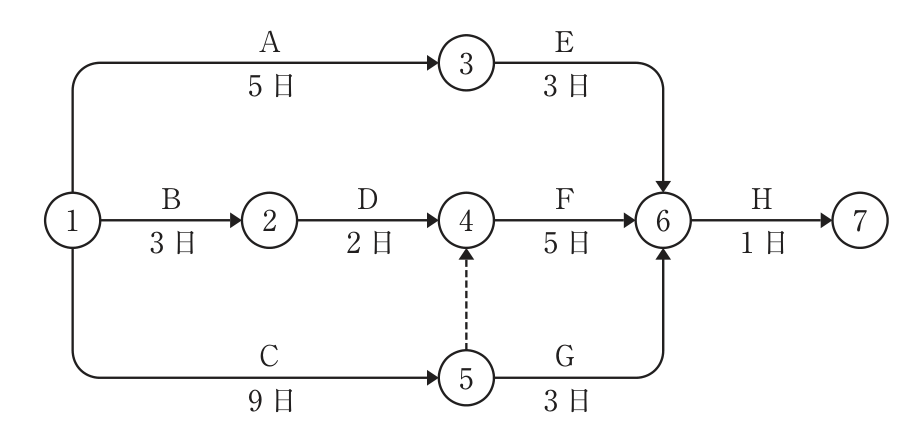

1. 各経路の所要日数を求める。A→E→H：5＋3＋1＝9日。B→D→F→H：3＋2＋5＋1＝11日。C→ダミー→F→H：9＋0＋5＋1＝15日。C→G→H：9＋3＋1＝13日。
2. 最も長い経路C→ダミー→F→Hがクリティカルパスで，その日数は15日である。よって(4)が正しい。作業Fはイベント④から始まるので，作業D（②→④）とダミー（⑤→④）の両方が終わるまで開始できない点に注意する。

選択肢ごとの解説

1. (1)誤り。9日はA→E→Hの経路の日数である。
2. (2)誤り。11日はB→D→F→Hの経路の日数である。
3. (3)誤り。13日はC→G→Hの経路の日数である。
4. (4)正しい。C→ダミー→F→Hの15日が最長でクリティカルパスである。
