ネットワーク式工程表のクリティカルパス

正解

正解：(4) 12日

解き方

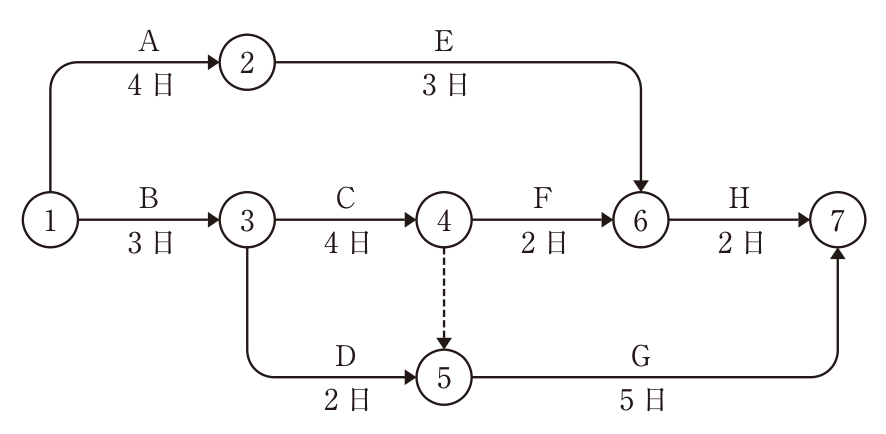

1. ①から⑦までの経路ごとに所要日数を計算する。A→E→H：4＋3＋2＝9日。B→C→F→H：3＋4＋2＋2＝11日。B→C→ダミー→G：3＋4＋0＋5＝12日。B→D→G：3＋2＋5＝10日。
2. 最も長い経路はB→C→ダミー→Gの12日であり、これがクリティカルパスである。よって(4)が正しい。ダミー（④→⑤の点線）は日数0で、作業Gは作業CとDの両方が終わらないと始められないことを表す。

選択肢ごとの解説

1. (1)誤り。9日は経路A→E→Hの日数である。
2. (2)誤り。10日は経路B→D→Gの日数である。
3. (3)誤り。11日は経路B→C→F→Hの日数である。
4. (4)正しい。最長の経路B→C→ダミー→Gの12日がクリティカルパスである。
