バーチャート工程表の読み取り

正解

正解：(2) 工種Cの完了が2日遅れると，全体工期が2日延びる。

解き方

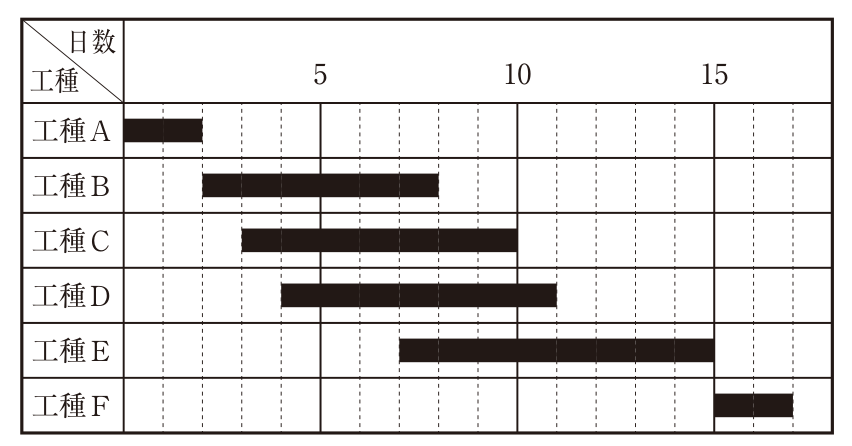

1. 図から各工種の期間を読むと、工種Aは0〜2日目、工種Bは2〜8日目、工種Cは3〜10日目、工種Dは4〜11日目、工種Eは7〜15日目、工種Fは15〜17日目であり、全体工期は17日間である。
2. 工種Cの完了が2日遅れても12日目であり、工種Eが15日目まで続くので、工種Fの開始は変わらず、全体工期は延びない。よって(2)が適当でない。
3. 工種Aの完了と同時に工種Bが始まり、以後の工種が順に着手される計画であるから、工種Aが1日早く終われば以後の工種をそれぞれ1日ずつ繰り上げられ、全体工期を1日短縮できる。工種Eは7日目に着手しており、そのとき工種B、Cはまだ実施中なので、B、Cの完了を待たずに着手できる。工種Fは工種Eの完了と同時に始まっているので、工種Eが2日早く終われば工種Fに2日早く着手できる。

選択肢ごとの解説

1. (1)適当。工種Aの完了とともに後の工種が順に始まる計画であり、工種Aが1日早く終われば全体工期も1日短縮できる。
2. (2)適当でない。工種Cが2日遅れても12日目に終わり、工種Eの完了（15日目）より前なので、全体工期は延びない。
3. (3)適当。工種Eは7日目に着手しており、工種B、Cの完了前に始めている。
4. (4)適当。工種Fは工種Eの完了と同時に始まるので、工種Eが2日早く終われば工種Fも2日早く着手できる。
