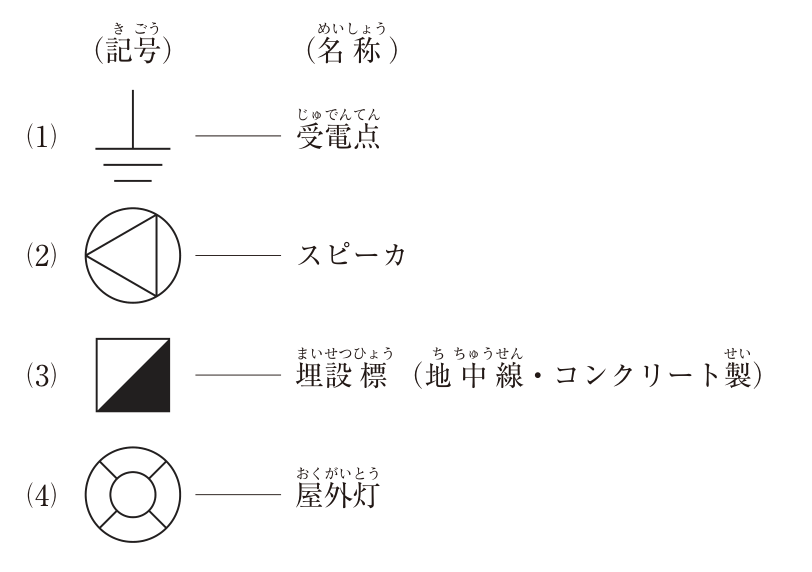

電気設備の図記号と名称（図）

正解

正解：(1) (1) の記号 ― 受電点

解き方

1. (1)の記号は、縦線の下に短くなる横線を重ねたもので、接地（接地極）を表す記号である。受電点の記号ではない。よって(1)が適当でない。
2. (2)スピーカ、(3)埋設標（地中線・コンクリート製）、(4)屋外灯は、屋内配線用図記号（JIS C 0303）などで用いられる記号と名称の組合せである。

選択肢ごとの解説

1. (1)適当でない。図の記号は接地を表す。
2. (2)適当。円の中に三角形を描いた記号はスピーカである。
3. (3)適当。正方形の半分を黒く塗った記号は地中線の埋設標（コンクリート製）である。
4. (4)適当。円の中に小円と放射状の線を描いた記号は屋外灯である。
