ネットワーク式工程表のクリティカルパス

正解

正解：(3) 9日

解き方

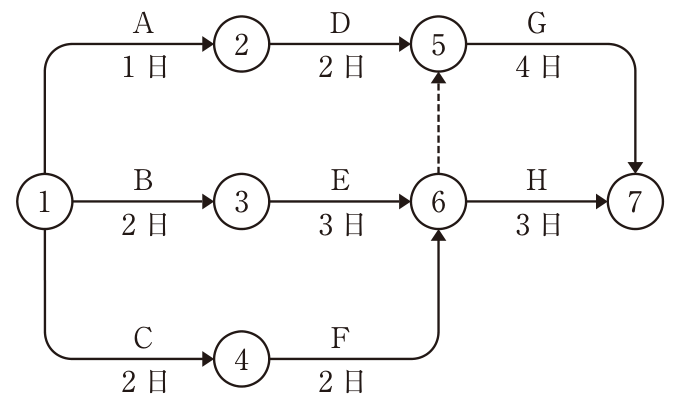

1. ①から⑦までの経路の日数を求める。A→D→G＝1＋2＋4＝7日、B→E→ダミー→G＝2＋3＋0＋4＝9日、B→E→H＝2＋3＋3＝8日、C→F→ダミー→G＝2＋2＋0＋4＝8日、C→F→H＝2＋2＋3＝7日。
2. 最も長い経路はB→E→ダミー→Gの9日で、これがクリティカルパスである。よって(3)が正しい。

選択肢ごとの解説

1. (1)誤り。7日はA→D→GやC→F→Hの日数で、最長の経路ではない。
2. (2)誤り。8日はB→E→HやC→F→Gの日数で、最長の経路ではない。
3. (3)正しい。最長経路B→E→ダミー→Gの9日がクリティカルパスである。
4. (4)誤り。10日となる経路はない。
