ネットワーク式工程表とバーチャート

正解

正解：(1) (1) の図

解き方

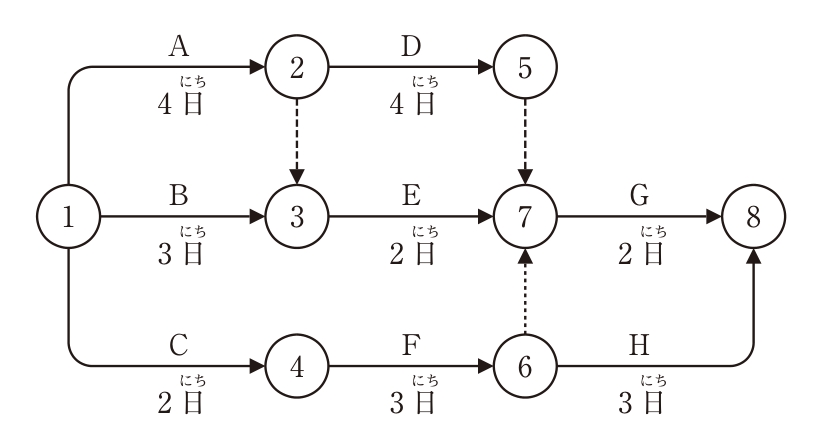

1. 各イベントの最早開始時刻を求める。①=0日、②=A4日、③=max(B3日，ダミー②→③の4日)=4日、④=C2日、⑤=4+D4=8日、⑥=2+F3=5日、⑦=max(③+E2=6，⑤8，⑥5)=8日、⑧=max(⑦+G2=10，⑥+H3=8)=10日で、工期は10日である。
2. ダミー②→③があるので作業Eは作業Aの完了（4日目）後でないと始められない。ダミー⑤→⑦があるので作業Gは作業Dの完了（8日目）後に始まる。作業Hは作業Fの完了（5日目）後に始められる。

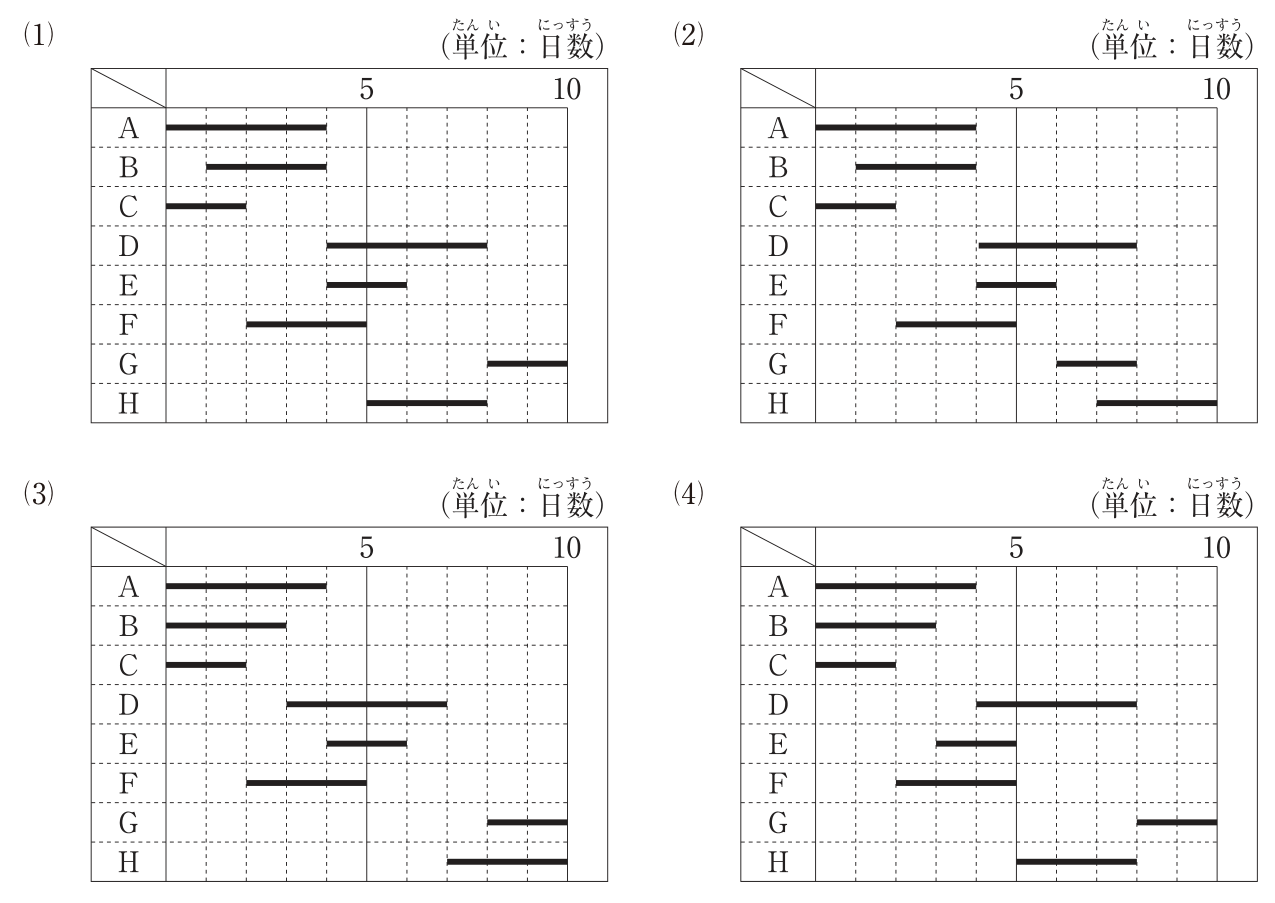

3. (1)はA 0〜4、B 1〜4、C 0〜2、D 4〜8、E 4〜6、F 2〜5、G 8〜10、H 5〜8日であり、すべての先行関係を満たし工期10日で終わる。作業Bは余裕のある作業なので1日目から始めても工期に影響しない。よって(1)が適当である。

選択肢ごとの解説

1. (1)適当。すべての作業が先行作業の完了後に始まり、工期10日で完了する。
2. (2)適当でない。作業Gが6日目から始まっているが、Gはダミー⑤→⑦により作業Dの完了（8日目）後でなければ始められない。
3. (3)適当でない。作業Dが3日目から始まっているが、Dは作業Aの完了（4日目）後でなければ始められない。
4. (4)適当でない。作業Eが3日目から始まっているが、ダミー②→③により作業Aの完了（4日目）後でなければ始められない。
