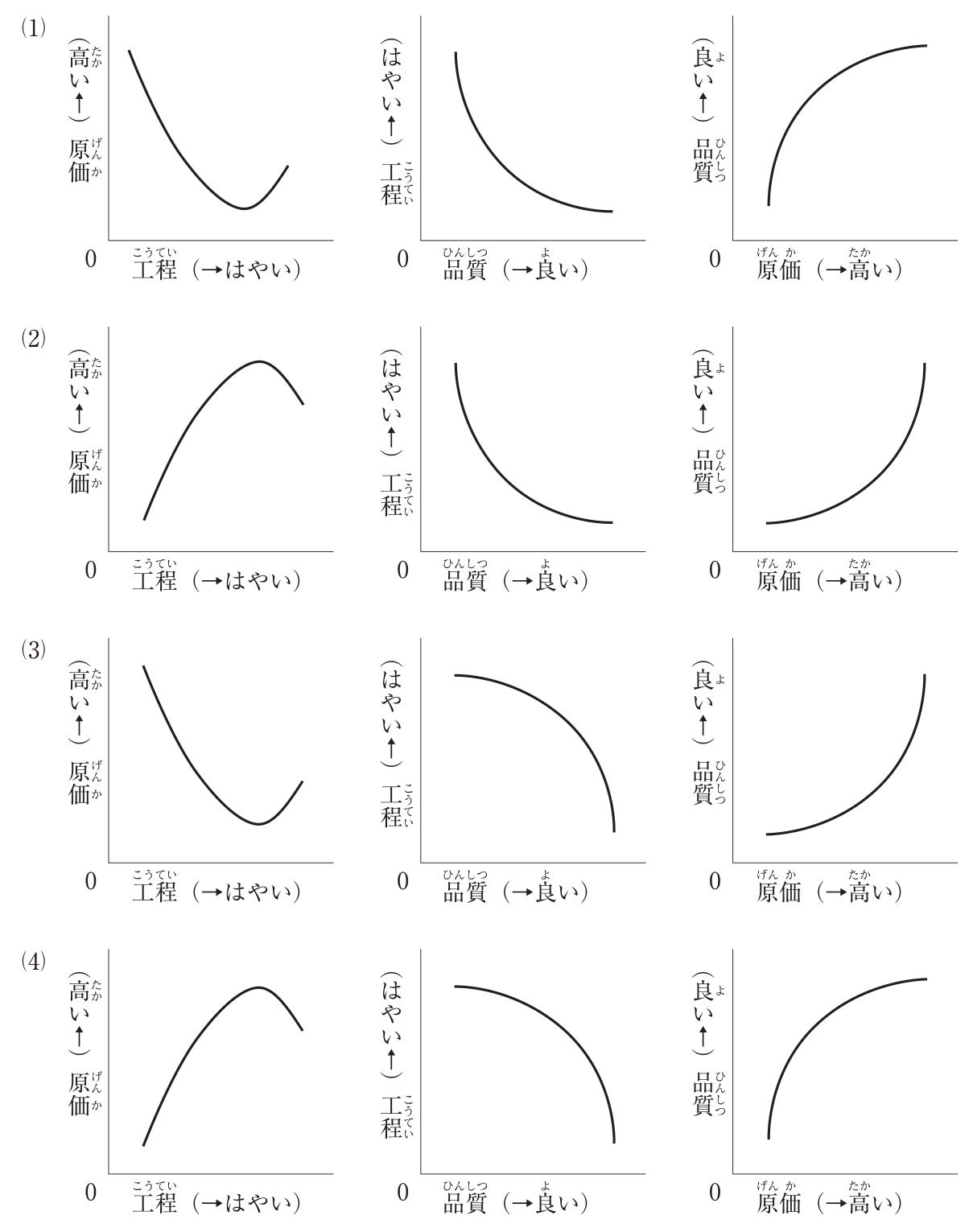

工程・原価・品質の一般的な関係（図）

正解

正解：(1) (1) の図

解き方

1. (1)が適当である。工程と原価：施工速度を上げると単位施工量当たりの原価は下がるが，ある速度（経済速度）を超えて突貫工事にすると，かえって原価は上がる。よって下に凸の谷形の曲線になる。
2. 品質と工程：品質を良くしようとすると施工速度は遅くなる。品質と原価：原価をかけるほど品質は良くなるが，品質の向上はしだいに頭打ちになる（品質を良くするほど原価は急に高くなる）。よって，横軸に原価をとると上に凸の増加曲線になる。
3. (2)(4)は工程と原価の関係が山形で誤りである。(3)は原価と品質の関係が下に凸で，原価をかけるほど品質の伸びが大きくなる形になっており一般的な関係と合わない。
4. 品質と工程の曲線の形（下に凸か上に凸か）は教本によって表し方に幅があるが，工程と原価が谷形で，原価と品質が頭打ちの増加曲線である組合せは(1)だけである。

選択肢ごとの解説

1. (1)適当。工程と原価は谷形，品質を良くすると工程は遅くなり，原価を上げると品質は頭打ちの曲線で良くなる。
2. (2)適当でない。工程と原価の関係が山形で，原価と品質の関係も一般的な形と合わない。
3. (3)適当でない。原価と品質の関係が下に凸で，一般的な形と合わない。
4. (4)適当でない。工程と原価の関係が山形で誤りである。
