毎日出来高曲線と出来高累計曲線

正解

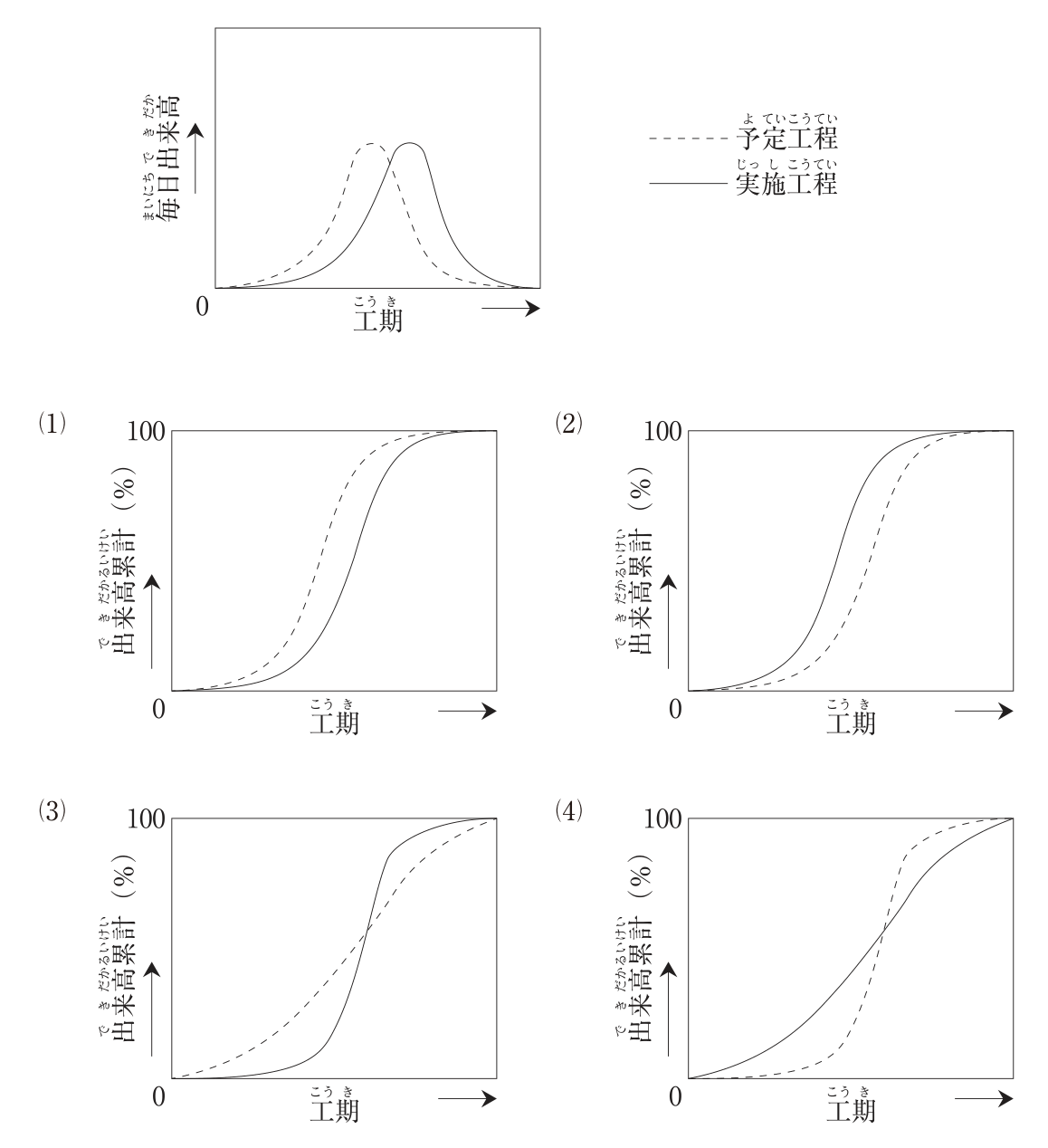

正解：(1) (1) の図

解き方

1. 出来高累計曲線は，毎日出来高を工期の初めから積み上げた曲線であり，毎日出来高が山形のときはS字形になる。
2. 図では予定工程の毎日出来高の山が実施工程より早い時期にあるので，累計では予定工程（破線）が実施工程（実線）より先に立ち上がり，常に上側（左側）を通る。
3. 最終的にはどちらも100%に達するので，破線が実線より先行するS字曲線の(1)が適当である。

選択肢ごとの解説

1. (1)適当。予定工程（破線）が実施工程（実線）より先行するS字曲線であり，毎日出来高の図と対応する。
2. (2)適当でない。実施工程が予定工程より先行しており，実施が予定より進んでいる場合の図である。
3. (3)適当でない。予定工程の毎日出来高は山形なので，累計がほぼ直線の緩い曲線にはならない。
4. (4)適当でない。予定工程の累計が急なS字で実施工程が緩い曲線になっており，毎日出来高の図と対応しない。
