ネットワーク式工程表とバーチャート

正解

正解：(4) (4) の図

解き方

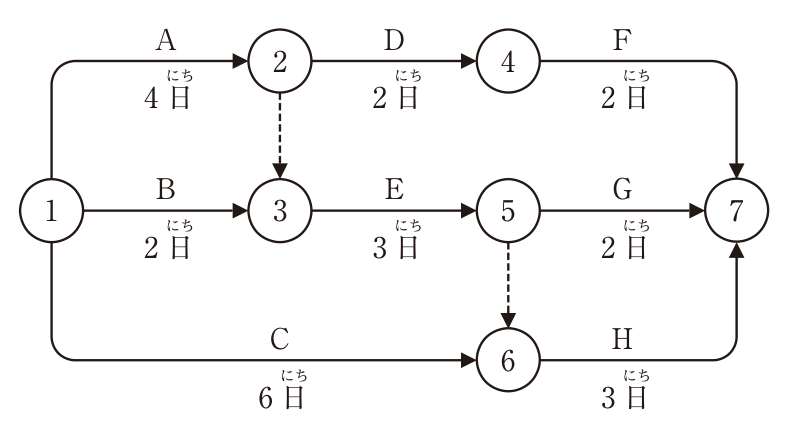

1. 各イベントの最早開始時刻は、②＝A4日、③＝max(B2，ダミー②→③で4)＝4、④＝4＋D2＝6、⑤＝4＋E3＝7、⑥＝max(C6，ダミー⑤→⑥で7)＝7、⑦＝max(④＋F2＝8，⑤＋G2＝9，⑥＋H3＝10)＝10日である。

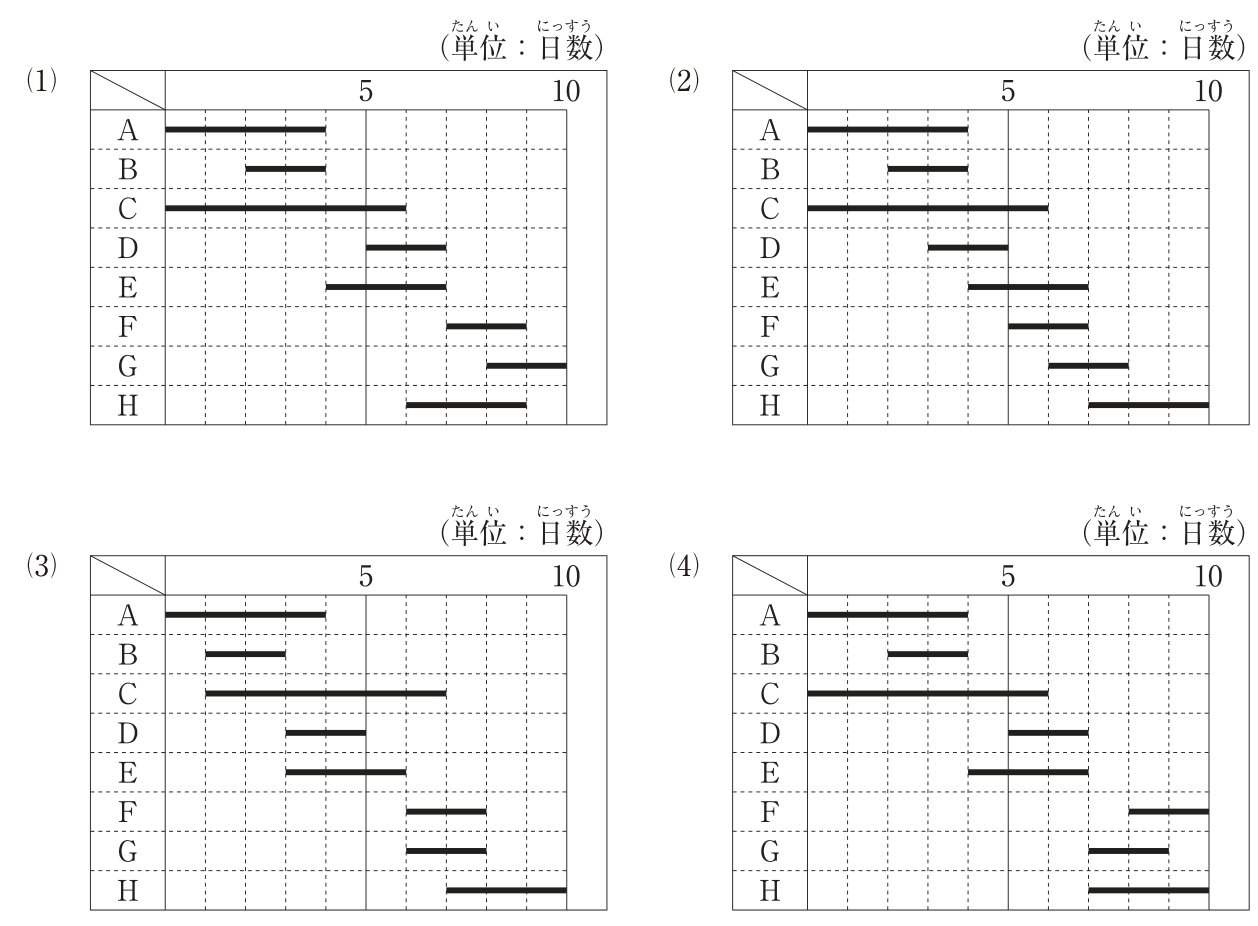

2. 先行関係は、DはAの後、EはAとB（ダミー②→③）の後、FはDの後、GはEの後、HはCとE（ダミー⑤→⑥）の後である。(4)は A 0〜4、B 2〜4、C 0〜6、D 5〜7、E 4〜7、F 8〜10、G 7〜9、H 7〜10 で、すべての先行関係を満たし、工期10日で終わる。D・F・Gは余裕のある作業なので、最早開始より遅く始めても工期に影響しない。よって(4)が適当である。

選択肢ごとの解説

1. (1)適当でない。作業Hが6日目から始まっているが、HはダミーによりEの完了（7日目）後でなければ始められない。
2. (2)適当でない。作業Dが3日目から始まっているが、DはAの完了（4日目）後でなければ始められない。
3. (3)適当でない。作業Dと作業Eが3日目から始まっているが、どちらもAの完了（4日目）後でなければ始められない。
4. (4)適当。すべての作業が先行作業の完了後に始まり、工期10日で完了する。
