累計出来高曲線と毎日出来高の対応

正解

正解：(2) (2) の図

解き方

1. 毎日出来高は、累計出来高曲線の傾き（単位時間当たりの増加分）にあたる。累計出来高曲線の傾きが最も大きい点（変曲点）の時期に、毎日出来高は山の頂点になる。

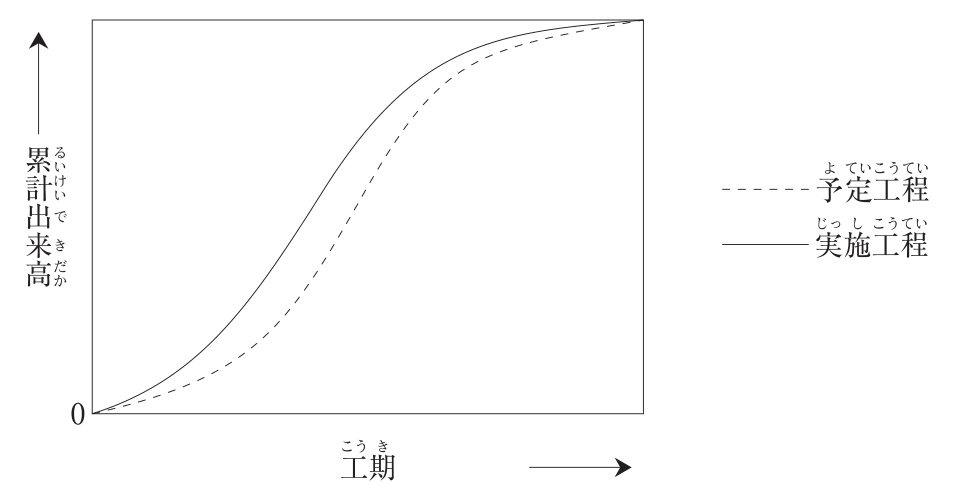

2. 問題の図では、実線（実施工程）のS字曲線が破線（予定工程）より左にずれており、実施工程の傾きが最大になる時期は予定工程より早い。したがって毎日出来高の図では、実線の山が破線の山より前（左）に来る。
3. また、工期の終わりで累計出来高が一致するので、毎日出来高の曲線の下の面積（総出来高）は予定と実施で等しい。実線の山が前にあり、両方の面積が同じに見える(2)が適当である。

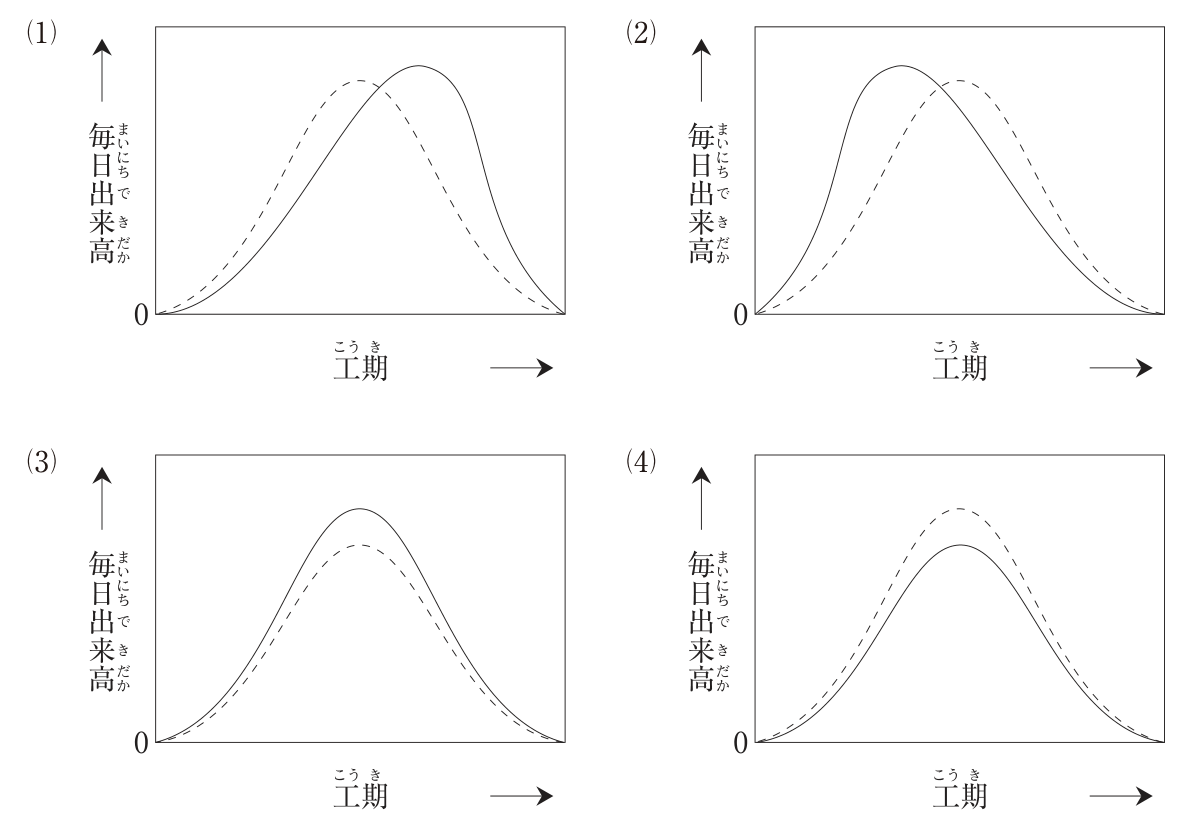

選択肢ごとの解説

1. (1)適当でない。実線（実施）の山が破線（予定）より後ろにあり、実施が予定より遅れる累計曲線になる。
2. (2)適当。実施工程の山が予定工程より早い時期にあり、実施が予定より先行する累計曲線に対応する。
3. (3)適当でない。山の位置が同じで実線が高いと、実施の累計出来高が最後に予定を上回ってしまい、終点で一致しない。
4. (4)適当でない。山の位置が同じで破線が高いと、実施の累計出来高が最後まで予定を下回り、終点で一致しない。
