累計出来高曲線と毎日出来高

正解

正解：(1) (1) の図

解き方

1. 毎日出来高は累計出来高曲線の傾きに当たる。累計出来高曲線の傾きが急な時期ほど毎日出来高が大きい。

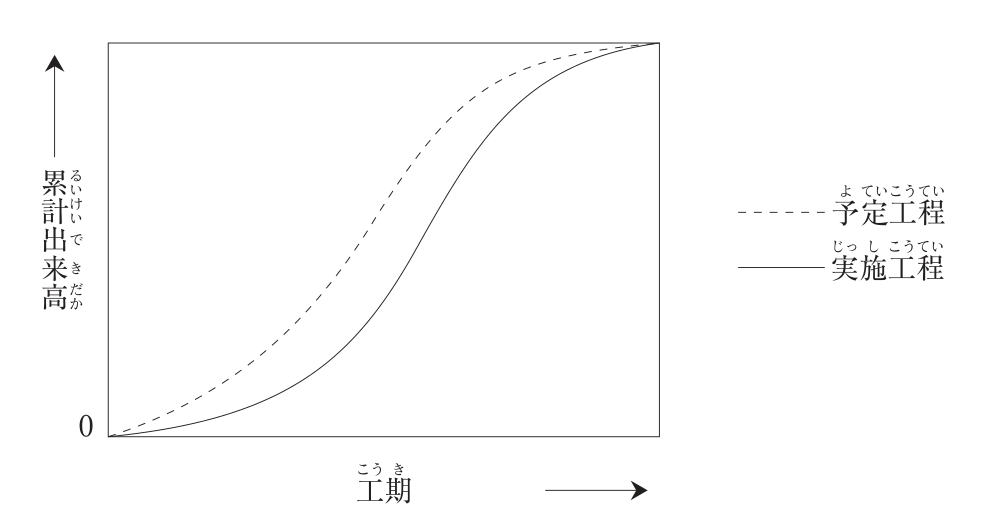

2. 予定工程（点線）は早く立ち上がり、工期の前半から中ごろに傾きが最大になる。実施工程（実線）は立ち上がりが遅れ、後半に予定工程より急な傾きで追いつき、最後に同じ累計出来高になる。
3. したがって毎日出来高の山は、予定工程が早い時期に低く、実施工程が遅い時期に高くなる。また両曲線の終点が同じなので、毎日出来高の曲線の下の面積（総出来高）は等しい。これに合うのは(1)である。

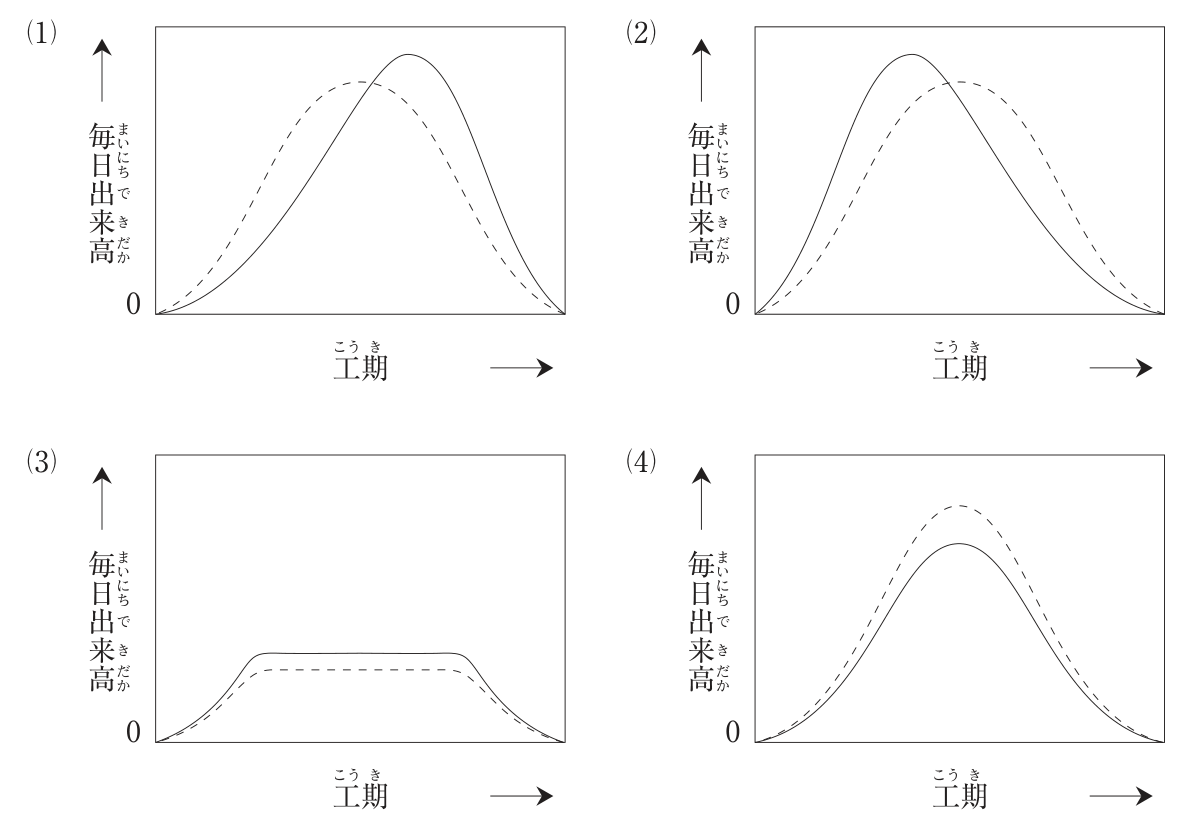

選択肢ごとの解説

1. (1)適当。予定工程は早い時期に低い山、実施工程は遅れて高い山となり、総出来高も等しい。
2. (2)適当でない。実施工程が予定工程より先行する形であり、累計曲線と逆である。
3. (3)適当でない。台形の毎日出来高は、累計出来高が中間でほぼ直線になる場合であり、また実施工程が常に多いと総出来高が一致しない。
4. (4)適当でない。山の時期が同じで実施工程が常に少ないため、最終の累計出来高が予定工程に届かない。
