ネットワーク式工程表とバーチャート
これは1級造園施工管理技士 第一次検定 令和3年度（2021年9月12日（日）実施） 問題B No.2の問題です。論点は「工程管理」（重要度A・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

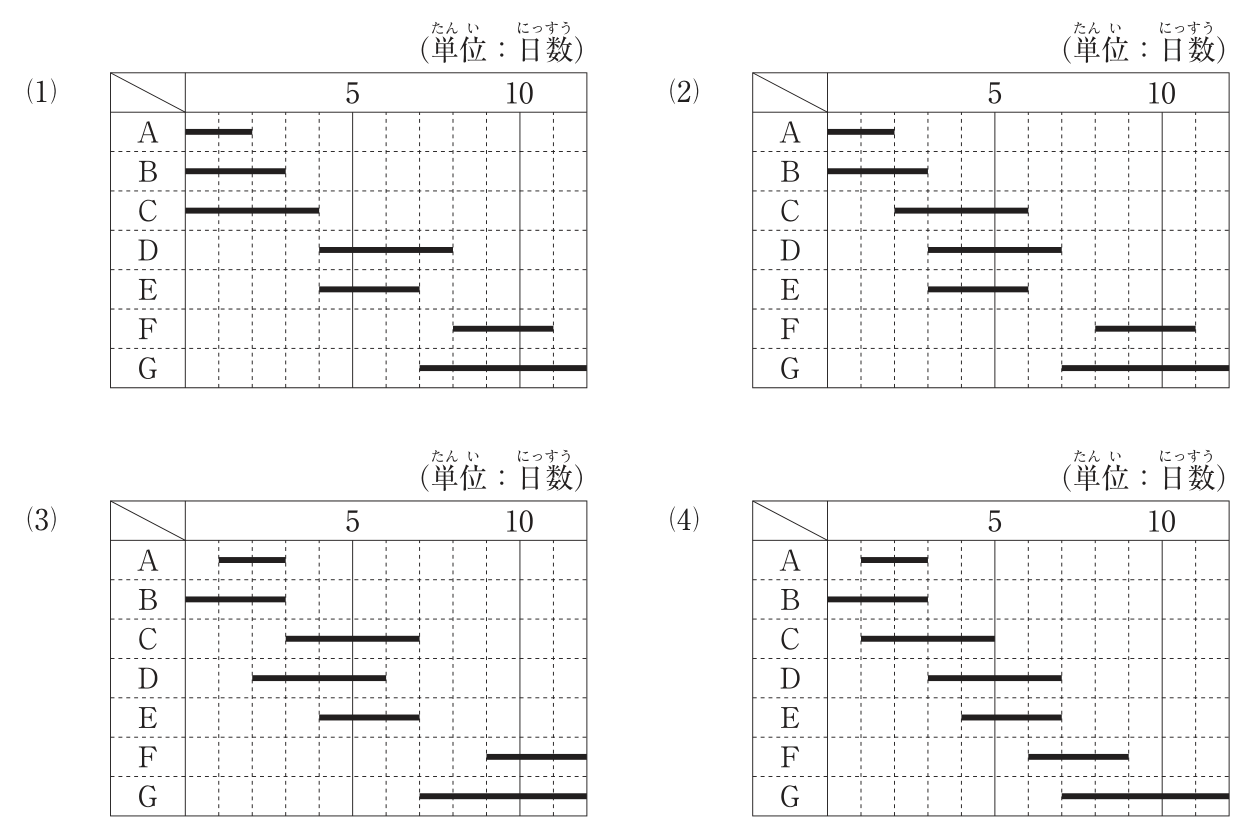

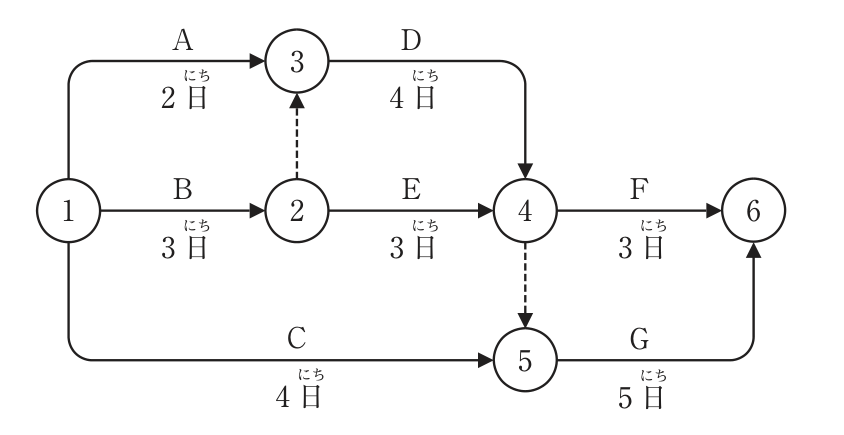

下図は，ある工事のネットワーク式工程表を示したものである。この工事をバーチャートで示したものとして，適当なものはどれか。
ただし，図中のイベント間のA〜Gは作業内容を，日数は作業日数を表す。
解答欄
正解
正解：(2) (2) の図
解き方
- ネットワークの最早開始時刻は、A・B・Cが0日、DはAとB（ダミー②→③）の後なので3日、EはBの後なので3日、FはDとEの後なので7日、GはCとD・E（ダミー④→⑤）の後なので7日である。全体の工期は7+5＝12日である。
- (2)はA0〜2日、B0〜3日、C2〜6日、D3〜7日、E3〜6日、F8〜11日、G7〜12日で、すべての作業が先行作業の終了後に始まり、12日で完了する。Cは余裕（トータルフロート3日）の範囲で遅らせ、Fも余裕（2日）の範囲で1日遅らせて描いている。
- (1)はDが4〜8日でGの開始7日より後に終わり、ダミー④→⑤によりD完了後でなければ始められないGと矛盾する。(3)はDがBの終了（3日）より前の2日に始まっている。(4)はFがDの終了（7日）より前の6日に始まっている。よって(2)が適当である。
選択肢ごとの解説
- (1)適当でない。Dの終了が8日となり、D完了後に始まるべきGが7日に始まっている。
- (2)適当。各作業の前後関係を守り、工期12日で完了する。
- (3)適当でない。DがBの終了（3日）前の2日に始まり、ダミー②→③の関係を守っていない。
- (4)適当でない。FがDの終了（7日）前の6日に始まっている。
引っかけ：ダミーは作業の順序関係だけを表す。②→③のダミーでDはBの後、④→⑤のダミーでGはD・Eの後になる。
