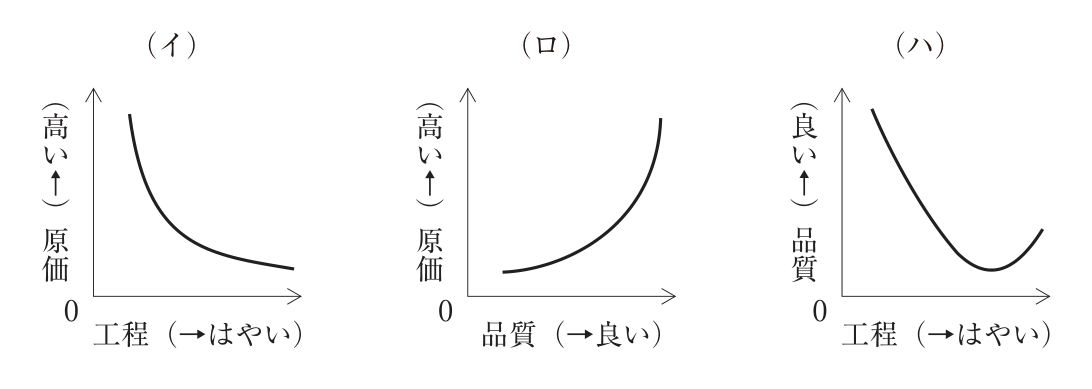

工程・原価・品質の相互関係（図）

正解

正解：(2) （ロ）

解き方

1. (2)が適当である。(ロ)の品質と原価の関係は，品質を良くしようとすると原価は高くなり，品質を高めるほど原価の上がり方が急になる。図はこの関係を正しく表している。
2. (イ)の工程と原価の関係は，施工を速めると単位当たりの原価は安くなるが，さらに速めて突貫工事になると原価は急に高くなるので，右端で上がる下に凸の曲線となる。下がり続ける図は適当でない。
3. (ハ)の工程と品質の関係は，施工を速めるほど品質は低下する（品質を良くしようとすると工程は遅くなる）ので，右下がりの曲線となる。施工を速めると品質が再び良くなる図は適当でない。

選択肢ごとの解説

1. (1)適当でない。(イ)は突貫工事による原価の急増が表されていない。
2. (2)適当。(ロ)の品質と原価の関係だけが正しく表されている。
3. (3)適当でない。(ハ)は施工を速めると品質が再び良くなる形であり，誤りである。
4. (4)適当でない。(ハ)は誤りである。
