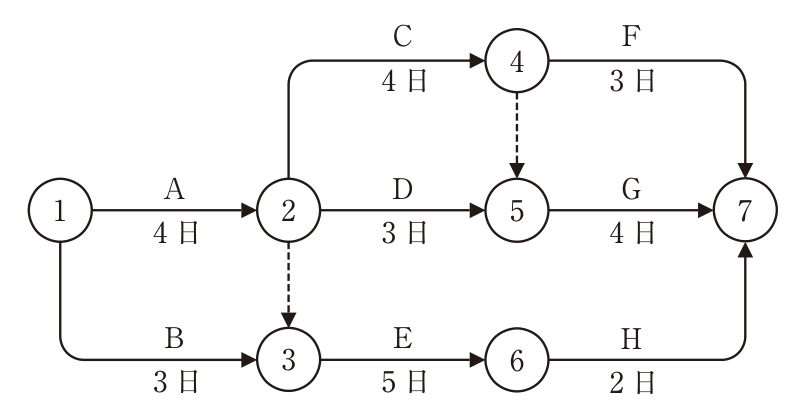

ネットワーク式工程表とバーチャート

正解

正解：(3) (3) の図

解き方

1. 最早開始時刻は、②=4日、③=max(0+3, 4+0)=4日、④=4+4=8日、⑤=max(4+3, 8+0)=8日、⑥=4+5=9日、⑦=max(8+3, 8+4, 9+2)=12日である。最遅完了時刻は、⑦12日、⑤=12−4=8日、④=min(12−3, 8)=8日、⑥=12−2=10日、③=10−5=5日、②=min(8−4, 8−3, 5)=4日である。
2. 作業A・C・Gはフロートがなく、A 0〜4日、C 4〜8日、G 8〜12日に固定される。作業Dはダミー②→③の関係から作業Aの後（4日以降）、作業Eは作業Aと作業Bの両方の後（4日以降）に始まる。作業Gはダミー④→⑤により作業Cの完了（8日）まで始められない。

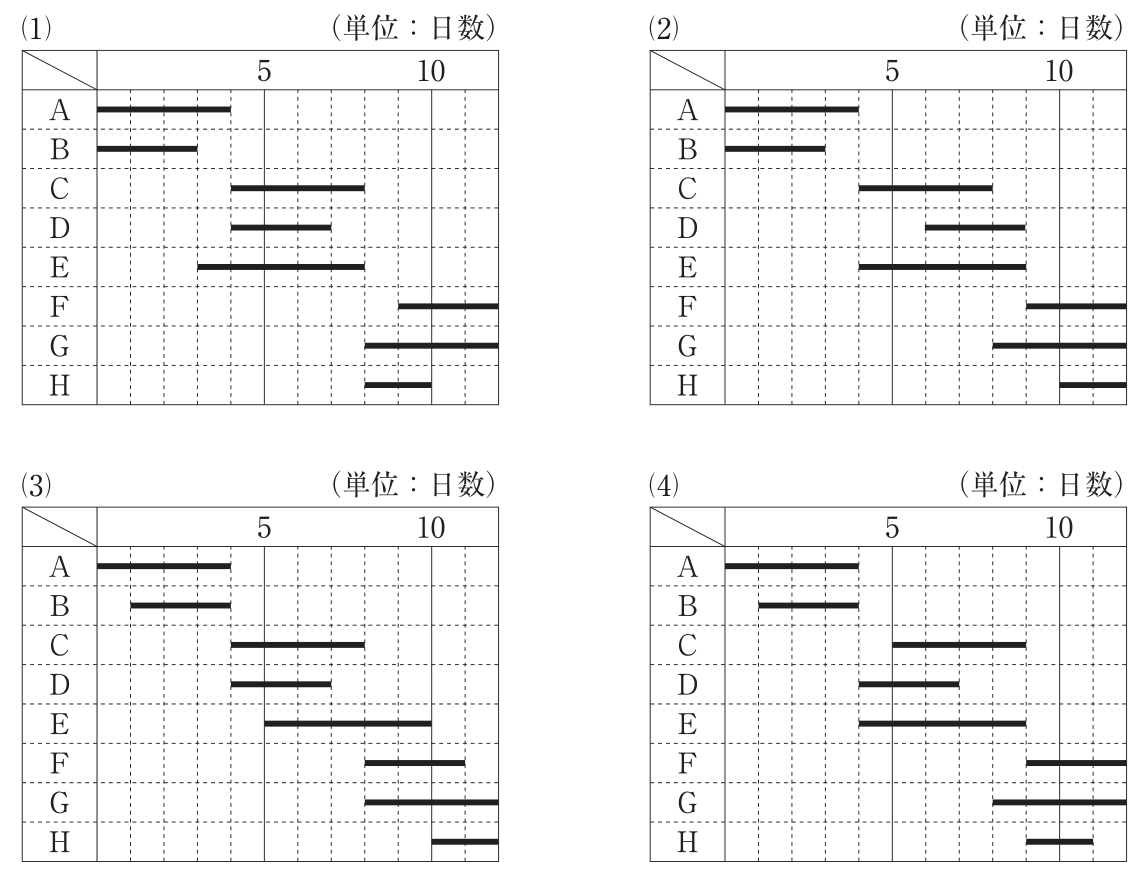

3. (3)は、A 0〜4、B 1〜4、C 4〜8、D 4〜7、E 5〜10、F 8〜11、G 8〜12、H 10〜12で、すべての作業が先行作業の完了後に始まり、各作業の最遅完了時刻（B 5、D 8、E 10、F 12、H 12）以内に終わっているので適当である。

選択肢ごとの解説

1. (1)適当でない。作業Eが3日から始まっているが、作業Eはダミー②→③により作業Aの完了（4日）後でなければ始められない。
2. (2)適当でない。作業Dが6〜9日で、作業Gの開始（8日）までに終わっていない。
3. (3)適当。作業の順序と日数がネットワーク式工程表と一致し、工期12日で終わる。
4. (4)適当でない。作業Cが5〜9日で、作業Cの完了前の8日に作業Gが始まっている。
