構内電気設備の配線用図記号

正解

正解：(4) 分電盤 ― 図(4)の記号

解き方

1. JIS C 0303（構内電気設備の配線用図記号）では，長方形の中に対角線2本をX字に描いた記号は配電盤を表す。
2. 分電盤は，長方形に対角線を1本描き，片側の三角形を黒く塗った記号である。(4)の組合せが不適当である。

選択肢ごとの解説

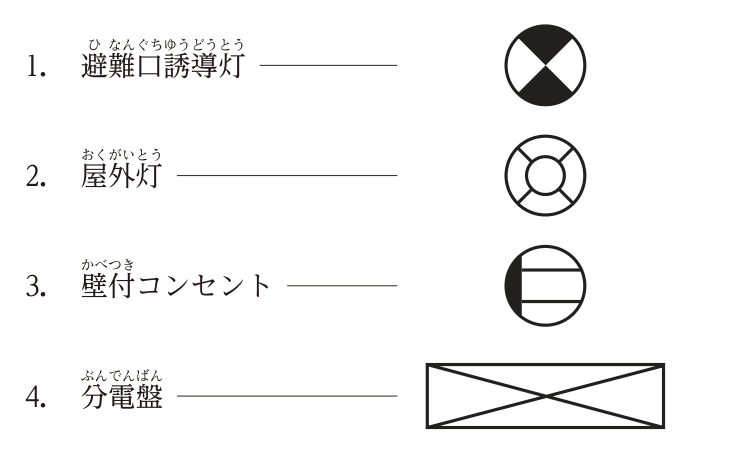

1. (1)適当。円をX字に4分割し上下を黒く塗った記号は誘導灯（避難口誘導灯）を表す。
2. (2)適当。円の中に小円を描き4本の線でつないだ記号は屋外灯を表す。
3. (3)適当。コンセントの記号（円と平行線）の壁側を黒く塗ったものは壁付コンセントを表す。
4. (4)適当でない。長方形にX字の対角線は配電盤の記号で，分電盤は対角線1本と片側の黒塗りで表す。
