片持梁の曲げモーメント図
これは2級建築施工管理技士 第一次検定 令和7年度 前期（2025年6月8日（日）実施） No.11の問題です。論点は「構造力学」（重要度A・解答の形は四肢択一）。採点すると、解き方 4 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

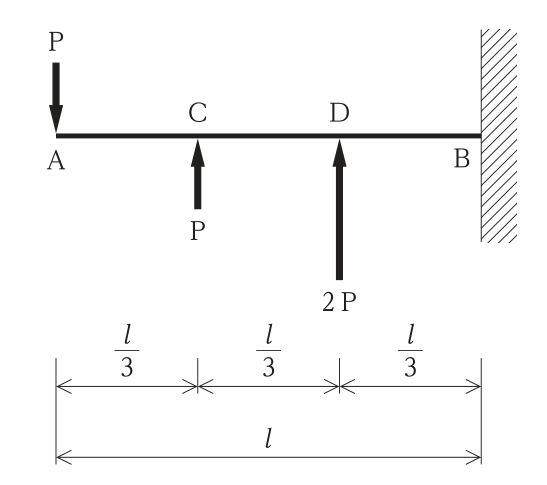

図に示す片持梁ABの点A，点C及び点Dに，それぞれ図に示すような集中荷重が同時に作用したときの曲げモーメント図として，正しいものはどれか。
ただし，曲げモーメントは材の引張側に描くものとする。
解答欄
正解
正解：(3) (3) の図
解き方
- 自由端Aからの距離をxとし，Aより左側の荷重で曲げモーメントを求める。A〜C（0 ≦ x ≦ l/3）ではM = P × xで，上側引張（材の上側に描く）となり，点CでPl/3となる。
- C〜Dでは下向きPと上向きPのモーメントが打ち消し合い，M = P × x − P × (x − l/3) = Pl/3で一定となる。
- D〜Bでは上向き2Pが加わり，上側引張のモーメントはPl/3 − 2P × (x − 2l/3)と減少して，x = 5l/6で0となり，固定端BではPl/3 − 2P × l/3 = −Pl/3（下側引張でPl/3）となる。
- 上側に台形（A〜Cで増加，C〜Dで一定）を描き，D〜Bの途中で0を通って下側に転じ，Bで一定部分と同じ大きさになる(3)が正しい。

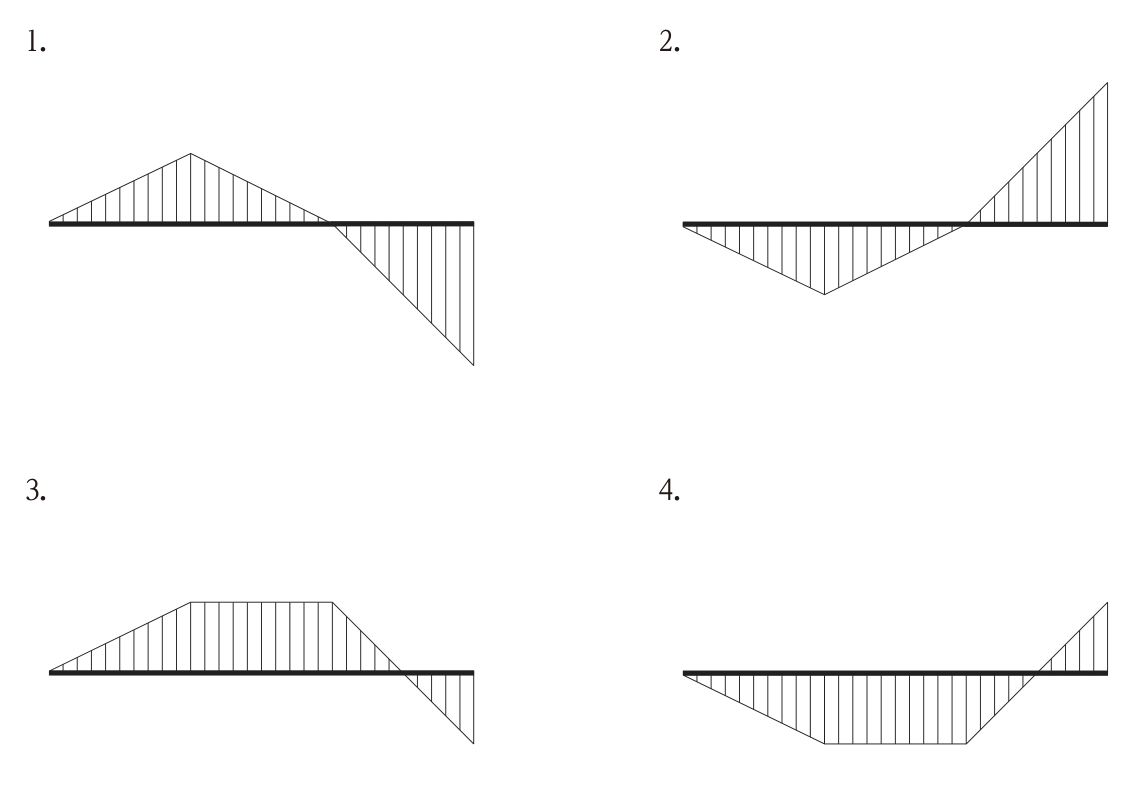

選択肢ごとの解説
- (1)誤り。C〜Dで曲げモーメントは一定となるので，点Cを頂点とする三角形にはならない。
- (2)誤り。形も誤りで，A〜Cの曲げモーメントは上側引張なので下側に描くのも誤りである。
- (3)正しい。A〜Cで上側に増加，C〜Dで一定（Pl/3），D〜Bで減少して5l/6の位置で0を通り，Bで下側にPl/3となる。
- (4)誤り。形は(3)と同じだが，上側引張と下側引張が逆に描かれている。
引っかけ：片持梁の自由端に下向き荷重が作用すると上側が引張になる。区間ごとの荷重の打ち消し合いに注意する。
