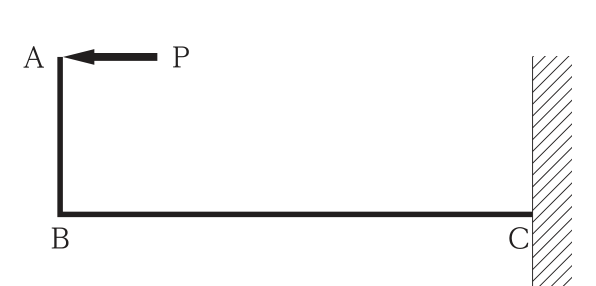

片持ち梁（L形）の曲げモーメント図

正解

正解：(1) (1) の図

解き方

1. 鉛直材ABでは，Aからの距離yの断面の曲げモーメントは M = P × y で，Aで0，Bで最大 P × h（hはABの長さ）の三角形分布となる。
2. Aを左へ押す力で鉛直材は左へたわむので，引張側は右側（骨組の内側）になる。
3. 水平材BCでは，荷重Pの作用線までの距離が常にhなので曲げモーメントは P × h で一定となり，剛接合の隅角部Bで内側がつながるため上側が引張側になる。

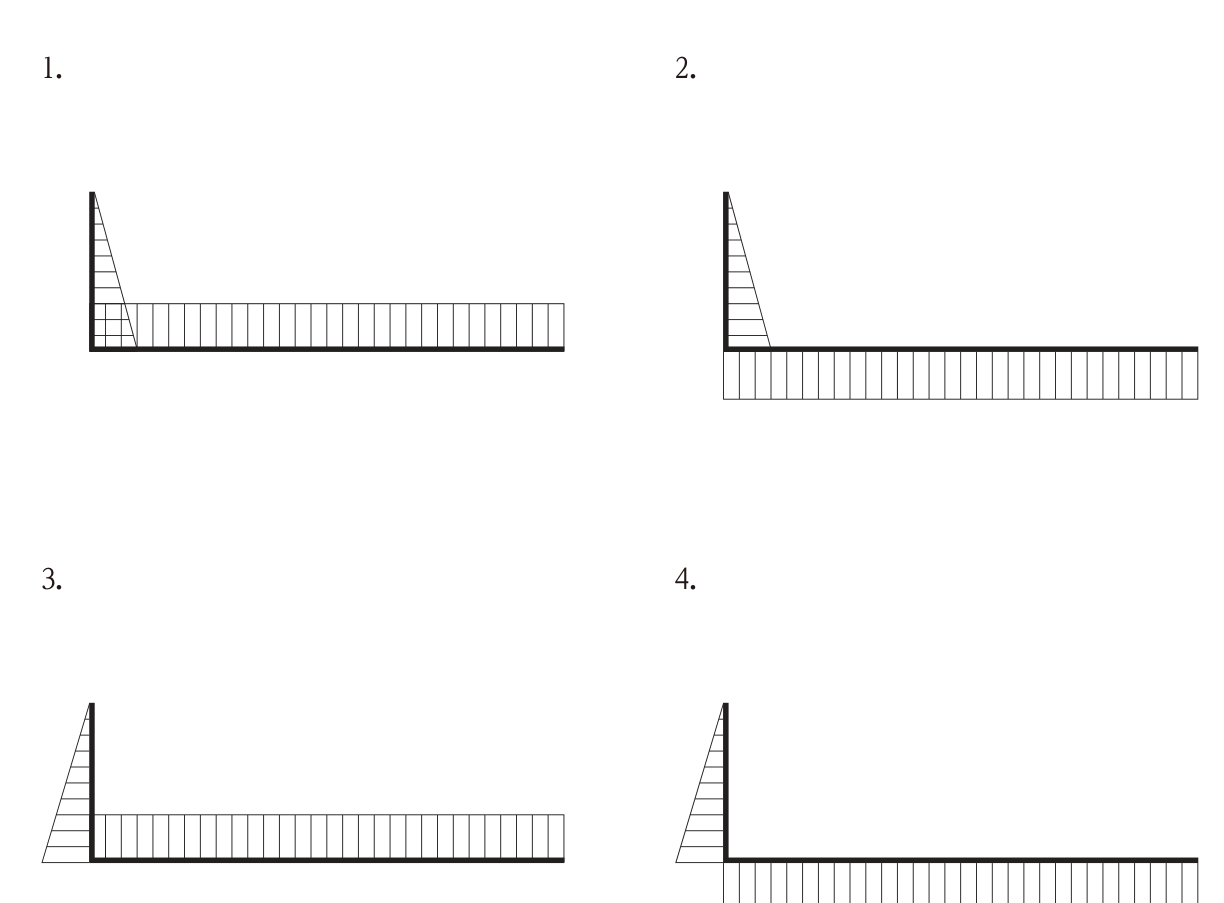

4. 鉛直材の右側に三角形，水平材の上側に一定の長方形を描いた(1)が正しい。

選択肢ごとの解説

1. (1)正しい。鉛直材は内側（右側）に三角形，水平材は上側に一定値の分布となる。
2. (2)誤り。水平材の引張側は上側であり，下側に描いているのは誤りである。
3. (3)誤り。鉛直材の引張側は内側（右側）であり，左側に描いているのは誤りである。
4. (4)誤り。鉛直材・水平材とも引張側と反対側に描いている。
