構内電気設備の配線用図記号

正解

正解：(4) 情報用アウトレット

解き方

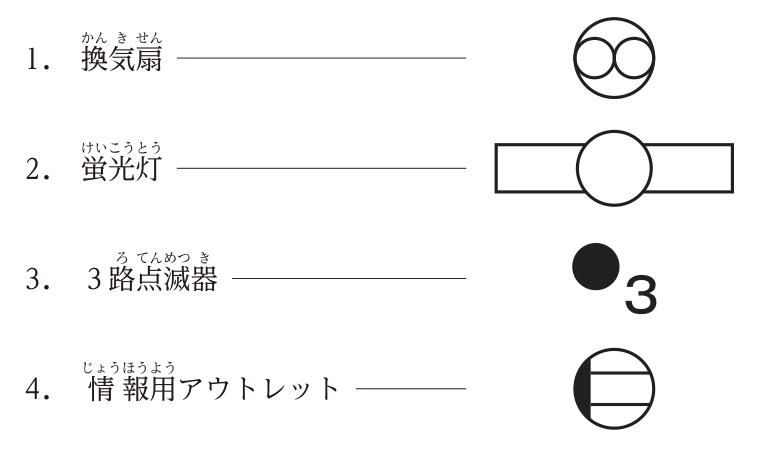

1. JIS C 0303（構内電気設備の配線用図記号）では，円の中に小円2つの記号が換気扇，長方形の中央に円を重ねた記号が蛍光灯，黒丸に「3」を添えた記号が3路点滅器である。
2. (4)の円の中に平行線2本を引き，壁側を黒く塗った記号は壁付きのコンセントを表すもので，情報用アウトレットの図記号ではない。よって(4)が不適当である。

選択肢ごとの解説

1. (1)適当。円の中に小円2つを並べた記号は換気扇である。
2. (2)適当。長方形の中央に円を重ねた記号は蛍光灯である。
3. (3)適当。黒丸（点滅器）に「3」を添えた記号は3路点滅器である。
4. (4)適当でない。円の中に平行線2本の記号はコンセントで，壁側を塗りつぶしたものは壁付きを表す。情報用アウトレットではない。
