モーメント荷重を受ける単純梁の反力
これは2級建築施工管理技士 第一次検定 令和元年度 後期（2019年11月10日（日）実施） No.9の問題です。論点は「構造力学」（重要度A・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

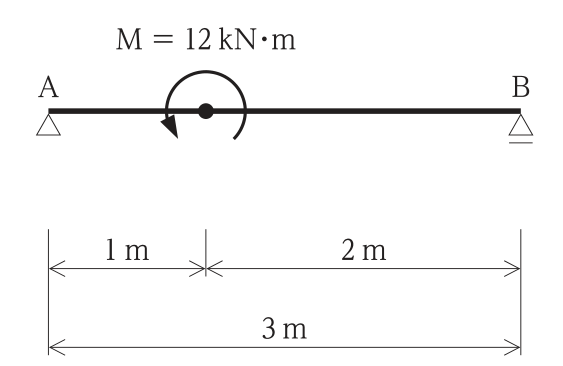

図に示す単純梁にモーメント荷重が作用したとき，支点Bに生じる鉛直反力の値の大きさとして，正しいものはどれか。
解答欄
正解
正解：(3) 4kN
解き方
- モーメント荷重だけが作用するので，鉛直方向の荷重は0であり，支点A・Bの鉛直反力は大きさが等しく向きが逆の偶力となる。
- 支点Aまわりのモーメントのつり合いより，VB × 3m = M = 12kN·m。
- VB = 12 ÷ 3 = 4kNとなる。モーメント荷重の作用位置（Aから1m）は反力の大きさに関係しない。よって(3)が正しい。
選択肢ごとの解説
- (1)誤り。12kNはモーメントの値をそのまま力としたもので，単位も合わない。
- (2)誤り。6kNはモーメントをBまでの距離2mで除した値であり，反力は全スパン3mで除して求める。
- (3)正しい。VB = M/L = 12/3 = 4kNである。
- (4)誤り。3kNとなる計算根拠はない。
引っかけ：モーメント荷重による反力はM/Lで，作用位置によらない。
