単純梁の反力（部分等分布荷重）
これは2級建築施工管理技士 第一次検定 平成30年度 前期（2018年6月10日（日）実施） No.9の問題です。論点は「構造力学」（重要度A・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

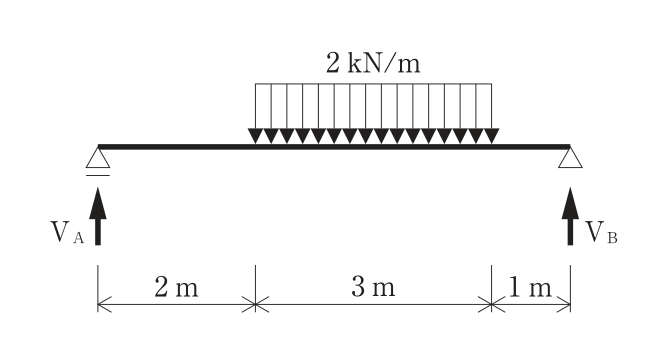

図に示す単純梁に等分布荷重が作用したとき，支点に生じる鉛直反力VA及びVBの値の大きさの組合せとして，正しいものはどれか。
解答欄
正解
正解：(2) VA=2.5kN，VB=3.5kN
解き方
- 等分布荷重の合力は P = 2kN/m × 3m = 6kN で，荷重の中心（A端から 2m + 3m/2 = 3.5m）に作用する。
- A点回りのモーメントのつり合いより VB × 6m = 6kN × 3.5m，VB = 21 / 6 = 3.5kN。
- 鉛直方向のつり合いより VA = 6kN − 3.5kN = 2.5kN。よって(2)が正しい。
選択肢ごとの解説
- (1)誤り。VA = 2.5kN，VB = 3.5kN であり，値が合わない。
- (2)正しい。VA = 2.5kN，VB = 3.5kN である。
- (3)誤り。荷重はB寄りにあるので，VAとVBは等しくならない。
- (4)誤り。VAとVBの値が逆になっている。
引っかけ：荷重が近い支点ほど反力が大きい。合力の位置（3.5m）を正しく取ること。
