開口部の位置と自然換気の効率

正解

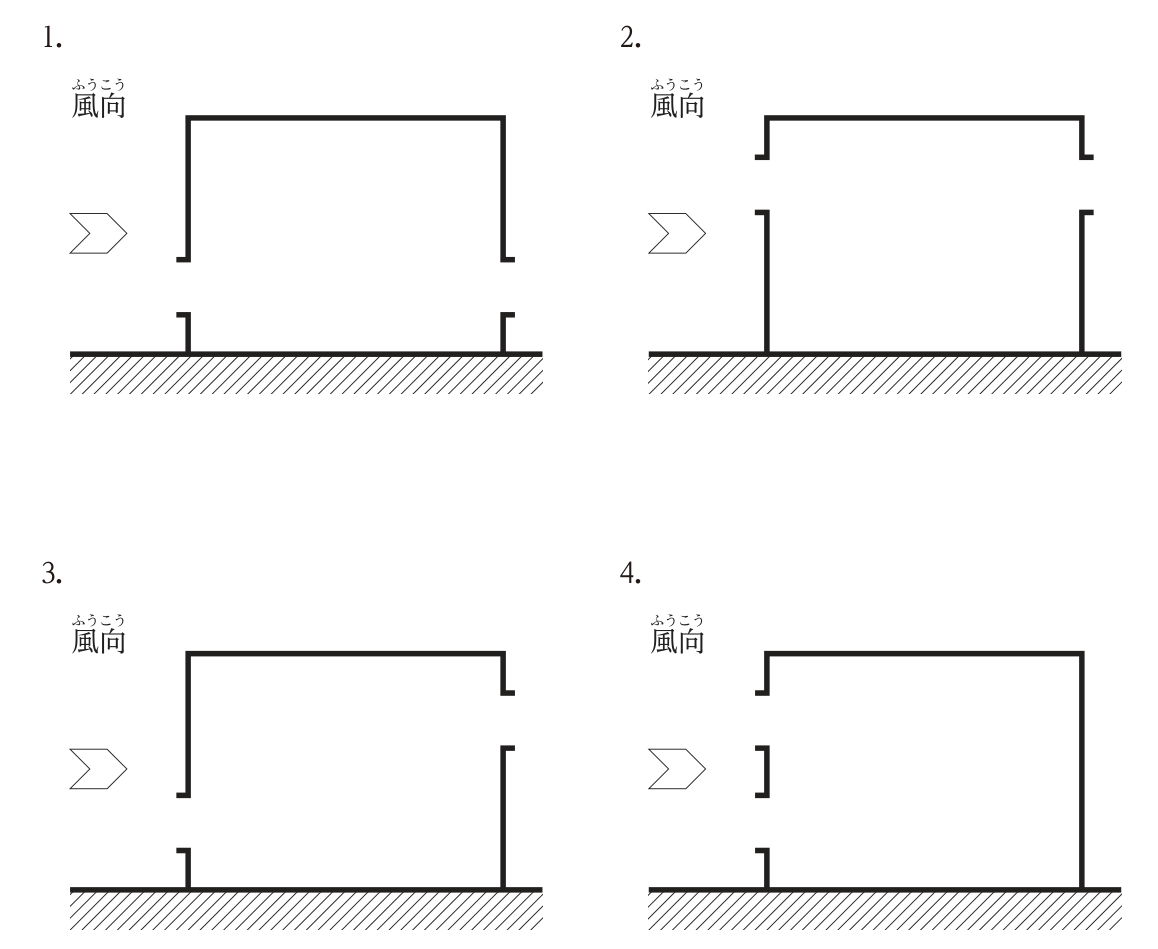

正解：(3) (3) の図

解き方

1. 室温が外気温より高いので，温度差換気では暖かい空気が上部の開口から流出し，下部の開口から外気が流入する。
2. 風力換気では風上側の開口から流入し，風下側の開口から流出する。(3)は風上側の下部から流入し，風下側の上部から流出するので，風力と温度差による流れの向きが一致する。
3. さらに流入口と流出口が室の対角に位置するので，室内全体を空気が通り抜け，換気効率が最も良い。

選択肢ごとの解説

1. (1)不適当。開口がともに下部にあり，高低差がないので温度差換気が働かず，上部の空気が滞留しやすい。
2. (2)不適当。開口がともに上部にあり，温度差換気が働かず，居住域（下部）の換気が不十分になる。
3. (3)適当。風上下部から流入し風下上部から流出するので，風力と温度差の効果が一致し，室全体が換気される。
4. (4)不適当。風下側に開口がなく，空気の通り道が確保できない。
