冷媒管吊り・汚水ます・給水管の分岐・送風機吐出し側ダクト・洗面器の配管（図の誤りの理由又は改善策）

正解

解き方

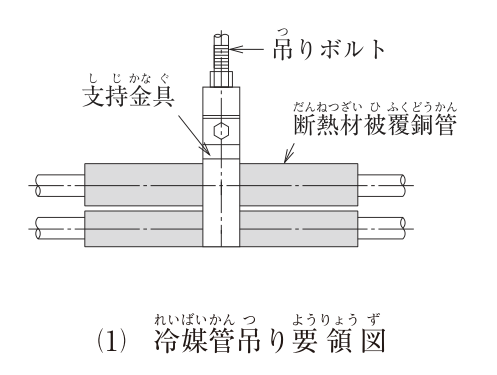

1. (1) 冷媒管（断熱材被覆銅管）を吊るときは、断熱材と吊り金物・支持金物との間に保護プレート（支持受け材）を設け、自重による断熱材の食い込みを防ぐ（公共建築工事標準仕様書（機械設備工事編）第2編2.4.6(3)）。図は支持金具が断熱材を直接締め付けている。断熱材がつぶれると断熱性能が下がり、その部分で結露が生じる。

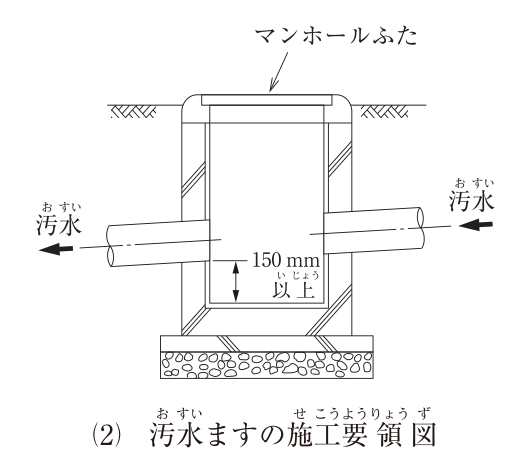

2. (2) 図のますは、流出管の管底からますの底まで150mm以上の泥だめがある。泥だめは雨水ます（ためます）で土砂を沈めるための構造である。汚水ますに泥だめがあると汚物がたまって腐敗し、詰まりや悪臭の原因になる。汚水ますは底部に管径に合わせたインバート（半円形の流路）を設けたインバートますとする（公共建築工事標準仕様書（機械設備工事編）第5編1.8.5「インバート桝」）。

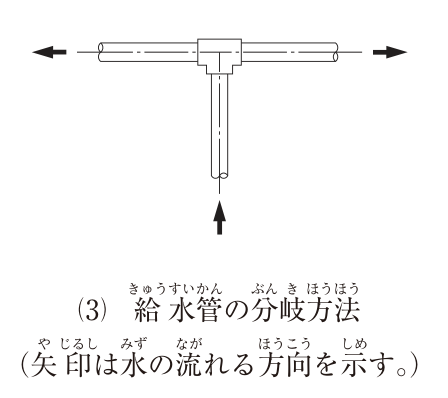

3. (3) 図は、チーズの分岐口（枝側）から水を入れて、直管側の左右両方向に振り分けている。この接続では左右の流れが分かれる所で水流がぶつかり、圧力損失・騒音・振動が大きくなり、左右の流量も偏りやすい。給水管の分岐は、主管をチーズの直流方向に通し、枝管を分岐口から取り出す。

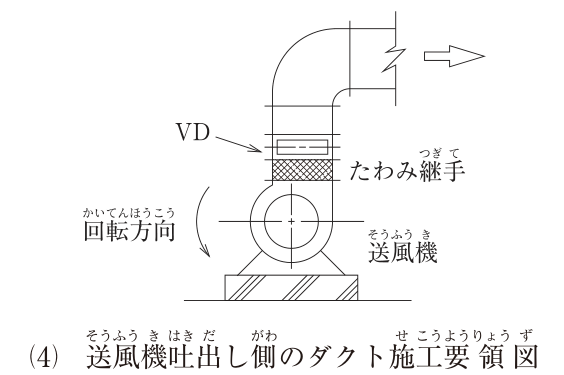

4. (4) 図の送風機は回転方向の矢印から反時計回りで、空気は吐出し口の右側（ケーシングの外側）に偏って上向きに出て、回転の向きに沿って左へ曲がろうとする。ところがエルボは右へ曲げられていて、気流の流れに逆らう曲げ方になるので、圧力損失と騒音が大きくなり、風量が下がる。吐出し口直後のエルボは送風機の回転方向に合わせて曲げる。逆向きに曲げざるを得ないときは、吐出し口から曲がりまでの直管を長くとる（羽根径の1.5倍程度以上）か、案内羽根を設ける。

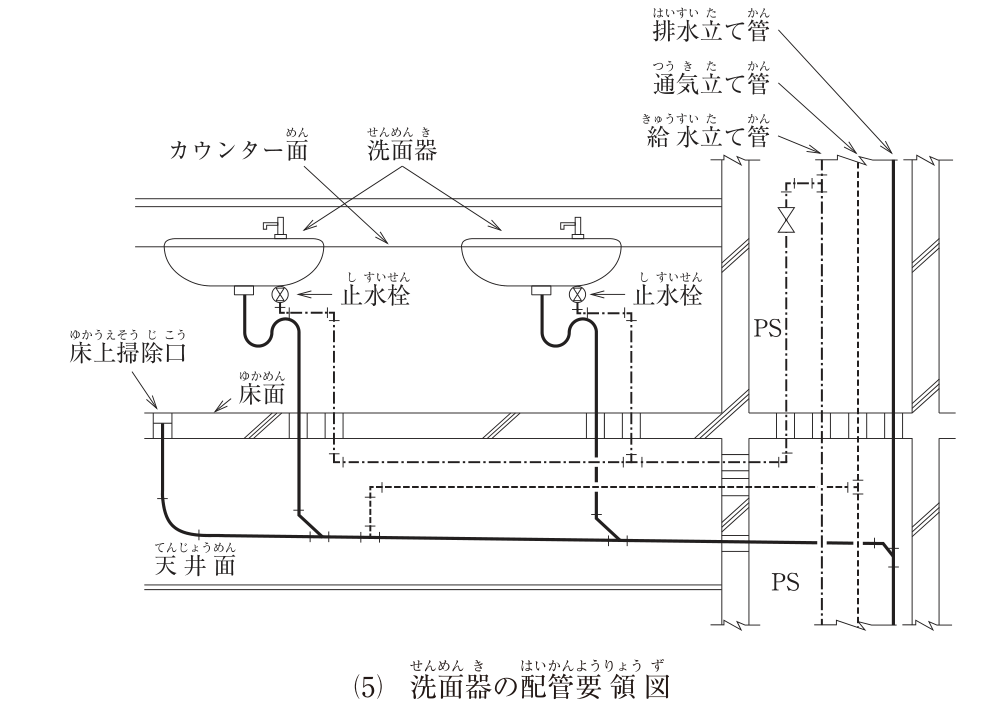

5. (5) 各階の通気管を通気立て管に接続するときは、その階の器具のあふれ縁より150mm以上高い所で接続する（公共建築工事標準仕様書（機械設備工事編）第2編2.4.8(10)）。図の通気管は床下（下階の天井内）で横引きされていて、あふれ縁より低い。排水管が詰まったときに通気管に排水が流れ込み、汚物がたまって通気の役目を果たさなくなる。通気管を排水横枝管の上部から垂直に取り出していること、最上流の器具排水管の接続点のすぐ下流から取り出していることは適切である。
