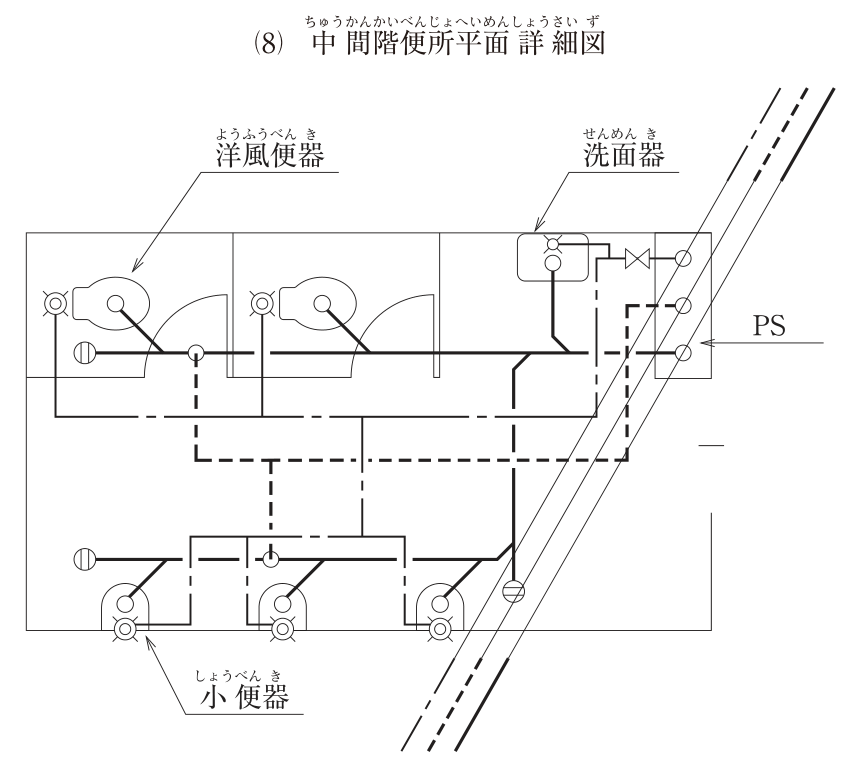

中間階便所平面詳細図の理由又は改善策（給水設備・排水通気設備）

正解

解き方

1. 図の線は、細い一点鎖線が給水管、太い実線が排水管、太い破線が通気管である（交差部では下を通る管の線を切って表している）。
2. ① 給水設備：小便器側の給水管は、主管から分岐して下がったあと、小便器の手前の横管の中ほど（2台目と3台目の間）に接続し、1つのT継手で左右2方向に振り分けている（しゅもく形の分岐）。公共建築工事標準仕様書（機械設備工事編）第2編2.4.1(4)では、分岐はクロス継手を使わずT継手を使い、1つのT継手で相対する2方向への分岐に用いてはならないとしている（通気・スプリンクラー配管を除く）。しゅもく形は流れが左右に偏り、継手の抵抗や水撃も大きくなる。横管の一端から給水して、各小便器へ順にT継手で分岐する。洗面器・大便器の分岐や、仕切弁の位置には誤りは見当たらない。
3. ② 排水・通気設備：洋風便器の排水横枝管と小便器の排水横枝管は、どちらも最上流の器具の直後から通気管を取り出しており、取出し位置は正しい。しかし2本の通気管は便所の通路の部分を横に走ってまとめられ、通気立て管につながっている。通路の中ほどには配管を立ち上げる壁がなく、通気管の線は給水管の下側に描かれているので、通気管は床下で横走り・接続していることになる。
4. 床下の通気横管は、排水横枝管が詰まったときなどに排水が流れ込み、通気管が詰まって通気の役目を果たさなくなる。通気管は排水横枝管の上部から垂直（又は45°以内）に取り出し、その階の最高位の器具のあふれ縁より150mm以上立ち上げてから横走りさせ、通気立て管や他の通気管に接続する（SHASE-S206、公共建築工事標準仕様書（機械設備工事編）第2編2.4.8(9)(10)）。
