ポンプ吸込み管・汚水ます・ループ通気管（図の適切でない部分の理由又は改善策）

正解

解き方

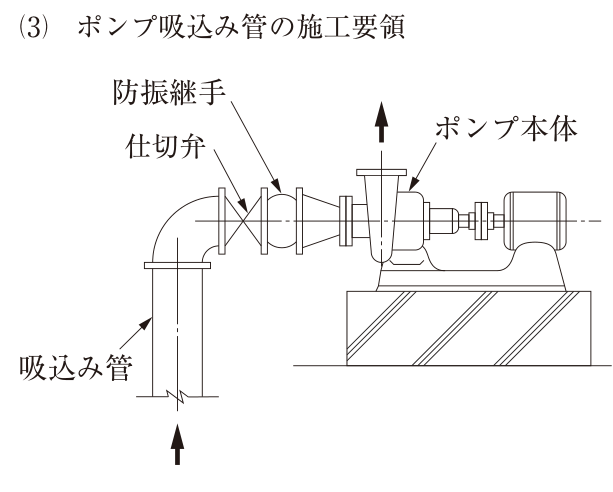

1. (3) 図の吸込み管は、エルボ・仕切弁・防振継手の後、上下対称に径を絞る同心レジューサーでポンプの吸込み口につながっている。同心レジューサーでは太い管の上部に空気がたまり、たまった空気がポンプに吸い込まれると吸込み不良・キャビテーション・騒音・振動の原因になる。ポンプの吸込み管で径を絞る箇所には、管の上面が水平にそろう向きで偏心レジューサー（偏心径違い継手）を用いる。あわせて、吸込み管の横引き部は空気だまりができないようポンプに向かって上り勾配とする。仕切弁と防振継手を設けていることは適切である。

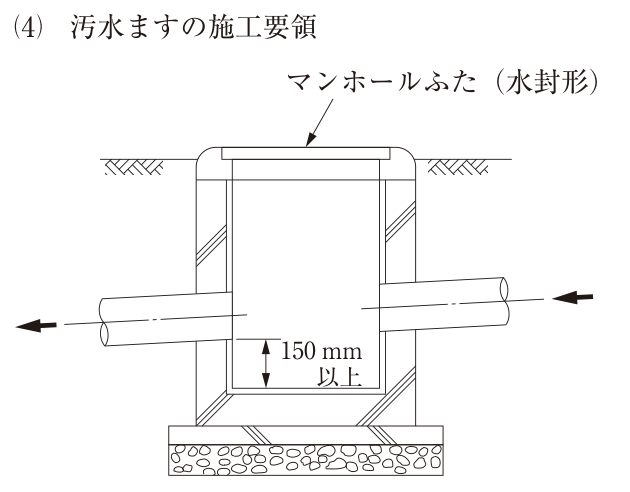

2. (4) 図のますは、流出管の管底からますの底まで150mm以上の泥だめがあり、底にインバートが無い。泥だめは雨水ます（ため桝）で土砂を沈めるための構造である。汚水ますに泥だめがあると汚物がたまって腐敗し、悪臭・詰まりの原因になる。汚水ますは、底部に管径に合わせたモルタルのインバートを設けたインバート桝とする（公共建築工事標準仕様書（機械設備工事編）第5編1.8.5）。ふたを防臭のための水封形（密閉形）としていることは適切である。

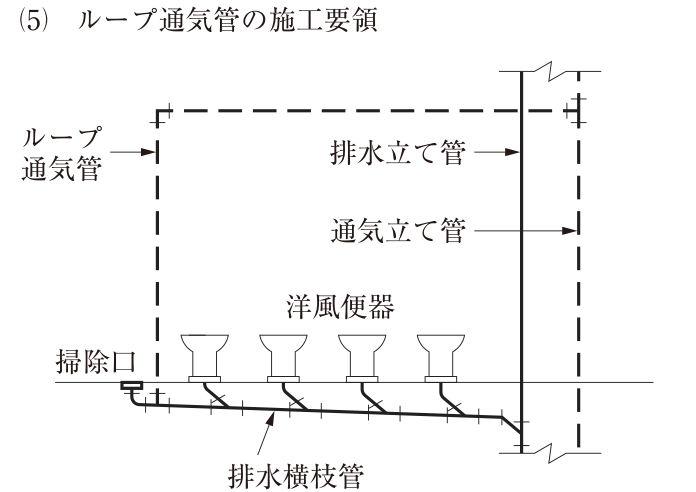

3. (5) ループ通気管は、排水横枝管に接続する器具のうち最上流の器具排水管が接続した点のすぐ下流から立ち上げ、通気立て管（又は伸頂通気管）に接続する。図のループ通気管は、最上流の便器の排水管が合流する点より上流（掃除口側）から取り出されていて、取出し位置が適切でない。排水横枝管の上部から垂直に取り出していること（公共建築工事標準仕様書（機械設備工事編）第2編2.4.8(9)）、器具のあふれ縁より十分高い位置で横引きして通気立て管に接続していること（同第2編2.4.8(10)、あふれ縁より150mm以上）は適切である。
