冷媒管吊り・器具排水管・排水通気管末端の開口位置（図の不適切な部分の理由又は改善策）

正解

解き方

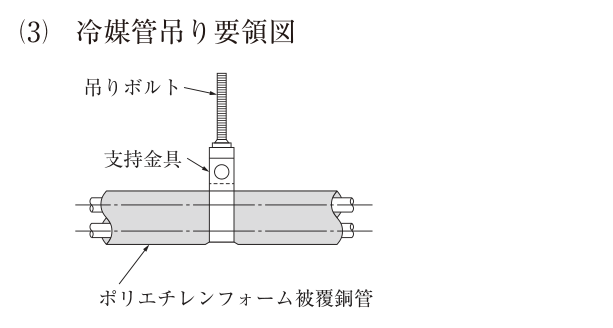

1. (3) 冷媒管の支持受け材として保護プレートを、断熱材被覆銅管と吊り金物・支持金物・固定金物との間に設け、自重による断熱材の食込みを防止する（公共建築工事標準仕様書（機械設備工事編）令和7年版第2編2.4.6(3)）。図は支持金具がポリエチレンフォームの被覆を直接抱えて締め付けており、断熱材がつぶれて断熱性能が落ち、表面に結露する。

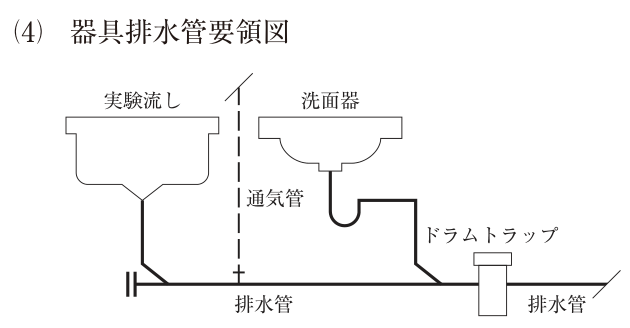

2. (4) 洗面器の排水は、器具に付いたU字形のトラップを通った後、下流のドラムトラップをもう一度通るので二重トラップになる。二重トラップは二つのトラップの間の空気が逃げ場を失い、排水の流れが悪くなったり封水が破れたりするため禁止されている（昭和50年建設省告示第1597号（排水トラップの規定）、SHASE-S206「給排水衛生設備規準」）。
3. 一方、実験流しの器具排水管にはトラップが無く、離れたドラムトラップを共用している。トラップは器具ごとにその直近に設けるのが原則で、ドラムトラップは実験流しのように固形物が流れやすい器具に使う。改善策は、ドラムトラップを実験流しの器具排水管に設け、洗面器の排水はドラムトラップを通さずに排水管へ接続すること。

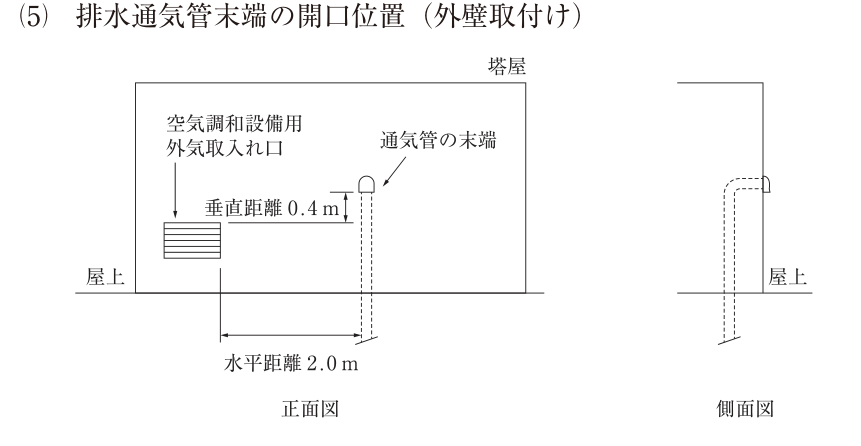

4. (5) 通気管の末端が、建物の出入口・窓・換気口などの換気用開口部の付近にある場合は、その開口部の上端から600mm以上立ち上げて大気中に開口する。立ち上げられない場合は、開口部から水平に3m以上離す（SHASE-S206「給排水衛生設備規準」）。排水管内の臭気やガスが外気取入れ口から空調機に吸い込まれ、室内に入るのを防ぐためである。
5. 図は外気取入れ口からの水平距離が2.0m（3m未満）で、取入れ口の上端からの垂直距離も0.4m（0.6m未満）なので、どちらの条件も満たしていない。
