鋼管のねじ接合部分の継手の名称と用途

正解

解き方

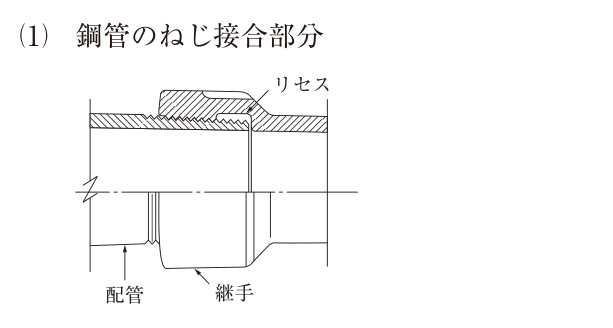

1. 図の継手は、内部に管端を受ける段（リセス）があり、ねじ込んだ管の端面がリセスに納まって、管の内面と継手の内面がほぼ同じ高さでつながる。これは排水用ねじ込み式鋳鉄製管継手（JPF DF 001。一般にドレネージ継手と呼ぶ）の特徴で、公共建築工事標準仕様書（機械設備工事編）令和7年版第2編2.1.2.6(2)の表2.2.9（排水及び通気管の継手）に排水用の鋼管の継手として挙げられている。
2. 給水用のねじ込み式可鍛鋳鉄製管継手では、ねじ込んだ管端と継手の内面の間に段差やすき間ができる。排水管でこの段差があると、汚物や固形物が引っ掛かって詰まりの原因になる。ドレネージ継手はリセスで内面を平滑にし、排水の流れを妨げないようにしている。
3. 排水用ねじ込み式鋳鉄製管継手との接合は、管のテーパおねじ部を、管端面と継手のリセスとの間にわずかなすき間ができる程度に正確にねじを切り、緊密にねじ込む（公共建築工事標準仕様書（機械設備工事編）令和7年版第2編2.5.2.2(2)）。ねじを切りすぎると管端がリセスの奥に当たらず段差が残り、短すぎるとねじ込み不足になる。
4. エルボやT（Y）などの横管を受ける口には、横管が約1/50の下り勾配になるよう角度が付けてあり、排水横管の勾配をとりやすい。
