長方形ダクトの継目の名称（ピッツバーグはぜ・ボタンパンチスナップはぜ）

正解

解き方

1. 長方形ダクトのかどの継目は、ピッツバーグはぜ又はボタンパンチスナップはぜとする（公共建築工事標準仕様書（機械設備工事編）令和7年版第3編1.14.3.4(2)。継目の形状は公共建築設備工事標準図（機械設備工事編）令和7年版「ダクトの継手、継目及び分岐方法」）。

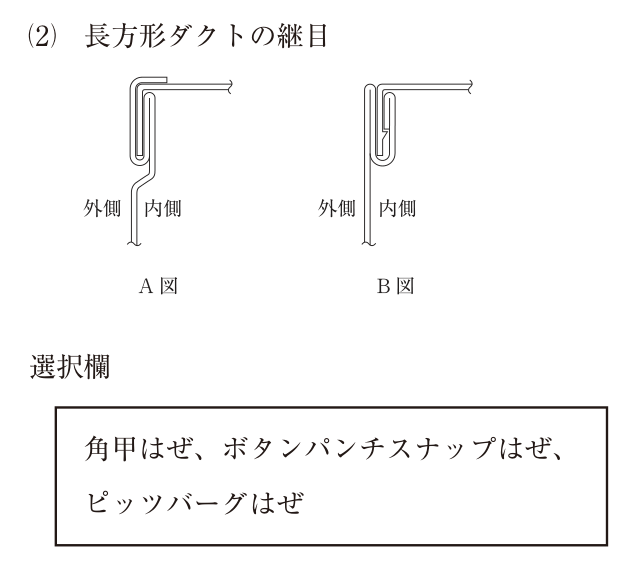

2. A図：一方の板の端を折り返して細長いポケットを作り、もう一方の板のフランジを差し込んでから、ポケットの縁を折り返して押さえている。ポケットの下で板が段違いに折れているのも、標準図の「ピッツバーグはぜ」と同じ形である。
3. B図：ポケットに差し込んだ側の板に、切り起こした小さな爪（ボタンパンチ）があり、差し込むだけで爪がポケットに掛かって抜けなくなる。これがボタンパンチスナップはぜである。
4. 角甲はぜは、板と板を平らにつなぐ（ダクトの面の継目などに使う）はぜで、かどの継目には使わない。
