ステンレス製フレキシブルジョイントの使用場所

正解

解き方

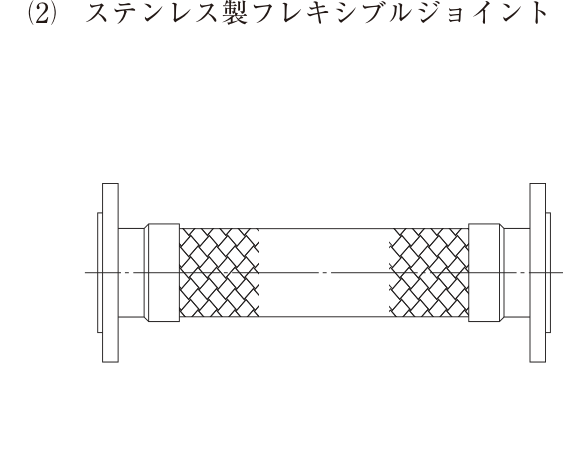

1. 図はステンレス鋼製のベローズ（蛇腹）を編組（ブレード）で覆い、両端にフランジを付けたフレキシブルジョイントである。管軸に直角な方向の変位（地震時の揺れ、建物の不等沈下など）を吸収して、配管や機器の接続部が壊れるのを防ぐ。
2. 受水タンク・高置タンクの排水管・通気管を除く各接続管には、鋼板製タンク・ステンレス鋼板製タンクではベローズ形フレキシブルジョイント、FRP製タンクでは合成ゴム製フレキシブルジョイントを取り付ける（公共建築工事標準仕様書（機械設備工事編）第2編2.4.7(5)(ｲ)）。
3. 建物のエキスパンションジョイント部を横断する配管や、不等沈下のおそれがある建物導入部の配管にもフレキシブルジョイントを使う（同第2編2.4.1(5)(6)、公共建築設備工事標準図「建築物導入部の変位吸収配管要領」）。
4. ポンプの振動を配管に伝えないためには防振継手（合成ゴム製・ベローズ形）を使う。フレキシブルジョイントは主に変位の吸収に、防振継手は主に振動の絶縁に使う。
