湯沸室の機械換気方式の種別

正解

解き方

1. 機械換気方式は、給気と排気のどちらに送風機を使うかで3つに分ける。第1種機械換気は給気・排気とも送風機、第2種機械換気は給気が送風機で排気は排気口から自然に出す方式、第3種機械換気は給気口から自然に給気し、排気を送風機で行う方式である。

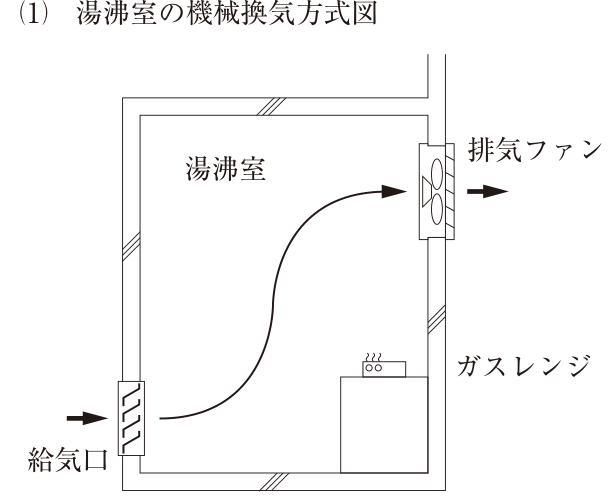

2. 図の湯沸室は、壁の下部の給気口には送風機が無く、天井近くの排気ファンだけで室内の空気を外へ出しているので、第3種機械換気方式である。
3. 第3種機械換気では室内が周囲より負圧になるので、ガスレンジの燃焼ガスや水蒸気・臭気が廊下などの隣室へ漏れ出さない。湯沸室・便所・浴室など、汚染物質や臭気を出す室に使われる。
4. ガスレンジのような火を使う器具を設けた室には、建築基準法第28条第3項・建築基準法施行令第20条の3により換気設備を設ける。給気口は天井高さの1/2以下の位置、排気口は天井又は天井から下方80cm以内の位置に設け、排気口には換気扇等を設ける（換気扇等を設ける場合の給気口は適当な位置でよい。昭和45年建設省告示第1826号）。図の給気口と排気ファンの配置はこれに合っている。
