つば付き鋼管スリーブ・合成樹脂製支持受け付きUバンドの使用場所又は使用目的

正解

解き方

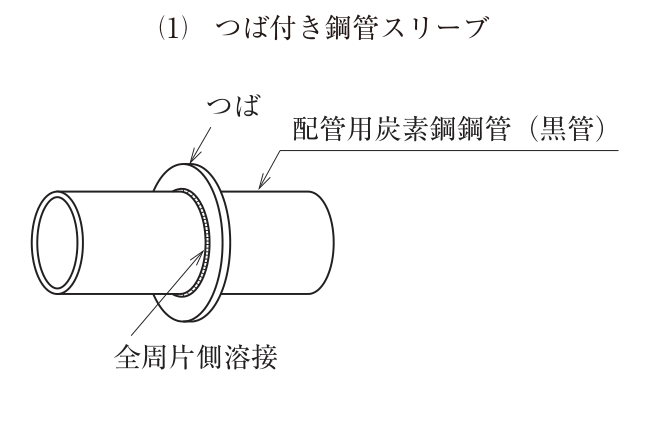

1. (1) つば付き鋼管スリーブは、鋼管の外周に鋼板のつば（止水板）を全周溶接したスリーブである。コンクリートに打ち込むと、つばがスリーブ外周に沿って浸入しようとする水の通り道を遮り、通り道を長くする。公共建築工事標準仕様書（機械設備工事編）第2編2.8.1(4)では「地中部分で水密を要する部分のスリーブは、つば付き鋼管とし、配管はスリーブと触れないように施工する」としている。地下外壁・地中梁のほか、水槽の壁や防水を要する床の貫通部にも使われる。

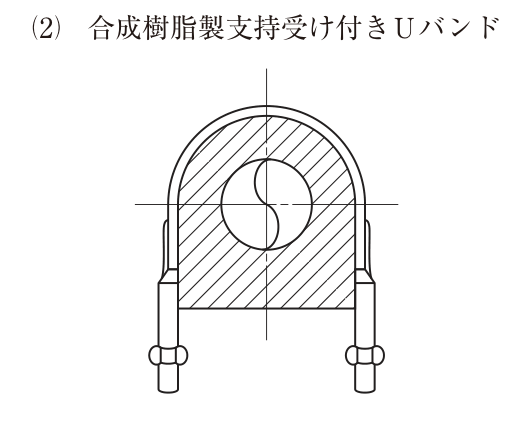

2. (2) 冷水・冷温水管を金属のUバンドで直接支持すると、支持部で保温材が途切れ、金属を通じて熱が伝わって（熱橋）バンドや管の表面に結露する。硬質ウレタンフォームなどの合成樹脂製支持受けを管とバンドの間に入れると、保温材の厚さを欠損させずに荷重を受けられる。公共建築工事標準仕様書（機械設備工事編）第2編2.4.2(5)では「冷水、ブライン及び冷温水配管の吊りバンド等の支持部は、合成樹脂製の支持受けを使用する」としている。
