冷房時の湿り空気線図（定風量単一ダクト）
これは2級管工事施工管理技士 第一次検定 令和5年度 前期（2023年6月4日（日）実施） No.7の問題です。論点は「熱負荷・空気線図」（重要度A・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

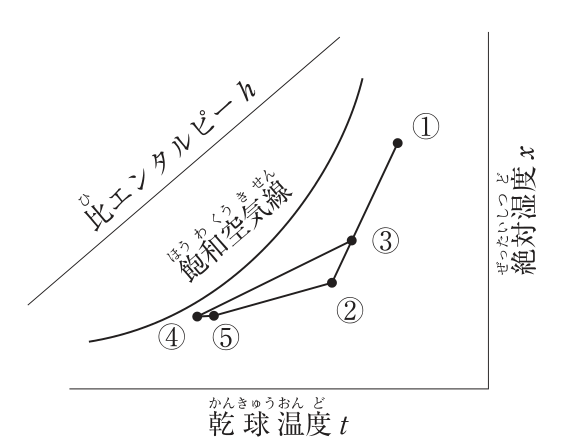

下図に示す冷房時の湿り空気線図に関する記述のうち、適当でないものはどれか。
ただし、空気調和方式は定風量単一ダクト方式とする。
解答欄
正解
正解：(3) ②から③は、室内での状態変化である。
解き方
- 図の①は外気、②は室内空気（還気）、③は①と②の混合空気である。③をコイルで冷却減湿した出口の状態が④、送風機やダクトで加熱されて吹き出される給気が⑤である。⑤の給気は室内の顕熱・潜熱を取り込んで②の状態になる。
- ②から③は、室内からの還気と外気との混合による変化であり、室内での状態変化ではない。室内での状態変化は⑤から②である。よって(3)が適当でない。
選択肢ごとの解説
- (1)適当。吹出し空気⑤は室内で顕熱比の状態線上を移動し、室内空気②になる。
- (2)適当。コイルで冷却減湿された出口空気の状態点は飽和空気線に近い④である。
- (3)適当でない。②から③は還気と外気の混合による変化で、室内での変化は⑤から②である。
- (4)適当。コイルの冷却負荷は、コイル入口③と出口④の比エンタルピー差に風量を掛けて求める。
引っかけ：混合点③は必ず外気①と還気②を結ぶ直線上にある。線図の点をシステムのどこの空気かに当てはめて考える。
