暖房時の湿り空気線図（水噴霧加湿）
これは2級管工事施工管理技士 第一次検定 令和3年度 前期（2021年6月6日（日）実施） No.8の問題です。論点は「熱負荷・空気線図」（重要度A・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

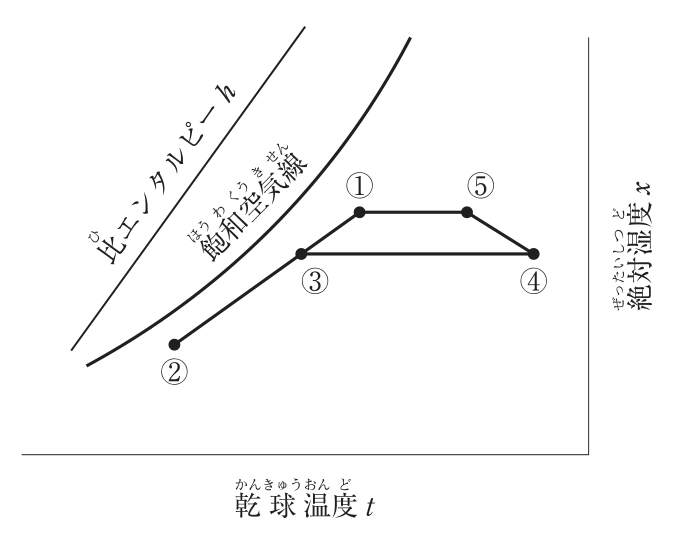

下図に示す暖房時の湿り空気線図に関する記述のうち、適当でないものはどれか。
ただし、空気調和方式は定風量単一ダクト方式、加湿方式は水噴霧加湿とする。
解答欄
正解
正解：(3) 加湿量は、④と⑤の相対湿度差から求める。
解き方
- 図の②は外気、①は室内空気で、③は外気と還気の混合点である。③から④へは加熱コイルで絶対湿度一定のまま加熱し、④から⑤へは水噴霧加湿でほぼ湿球温度一定（比エンタルピーほぼ一定）の線に沿って加湿される。⑤が吹出し空気である。
- 加湿量は、送風量に④と⑤の絶対湿度差を掛けて求める。相対湿度差からは求めない。よって(3)が適当でない。
選択肢ごとの解説
- (1)適当。吹出し温度差は、吹出し空気⑤と室内空気①の乾球温度差である。
- (2)適当。加熱負荷は、コイル入口③と出口④の比エンタルピー差に送風量を掛けて求める。
- (3)適当でない。加湿量は④と⑤の絶対湿度差から求める。
- (4)適当。加熱コイルの温度差は、コイル入口③と出口④の乾球温度差である。
引っかけ：水量（加湿量・除湿量）は絶対湿度差、熱量は比エンタルピー差、温度差は乾球温度差で求める。
