暖房時の湿り空気線図と空調システム図の対応
これは2級管工事施工管理技士 第一次検定 令和元年度 前期（2019年6月2日（日）実施） No.8の問題です。論点は「熱負荷・空気線図」（重要度A・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。
暖房時の湿り空気線図のE点に対応する空気調和システム図上の位置として、適当なものはどれか。
解答欄
正解
正解：(4) ④
解き方

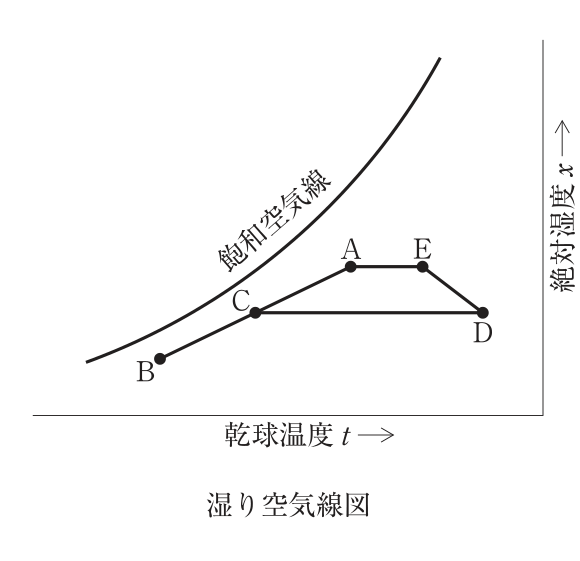

- 湿り空気線図で、Bは外気（低温・低湿）、Aは室内空気（還気）、Cは外気と還気の混合空気である。C→Dは加熱コイルによる加熱（絶対湿度一定で温度上昇）、D→Eは加湿器による加湿（絶対湿度が増え、温度が下がる水加湿の変化）である。

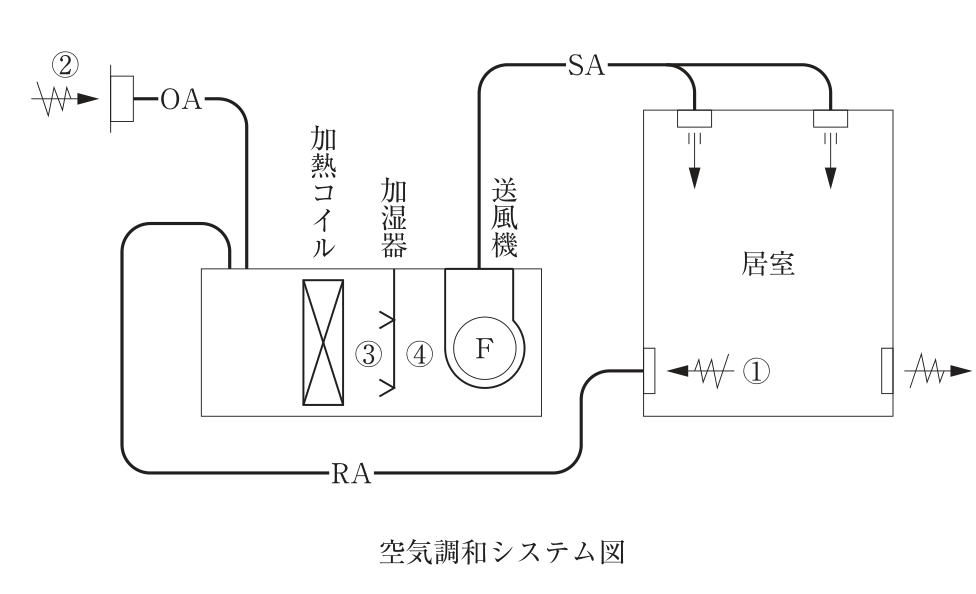

- Eは加湿器を出た空気で、送風機から居室へ吹き出される給気の状態であり、E→Aは室内での変化である。システム図で加湿器の出口（加湿器と送風機の間）は④なので、(4)が適当である。
選択肢ごとの解説
- (1)適当でない。①は居室からの還気の位置で、湿り空気線図のAに当たる。
- (2)適当でない。②は外気の取入れ位置で、湿り空気線図のBに当たる。
- (3)適当でない。③は加熱コイルの出口で、湿り空気線図のDに当たる。
- (4)適当。④は加湿器の出口で、湿り空気線図のEに当たる。
引っかけ：線図上の点を「外気→混合→加熱→加湿→室内」の順にたどり、システム図の機器の並びと対応させるとよい。
