排水・通気設備系統図の改善策

正解

解き方

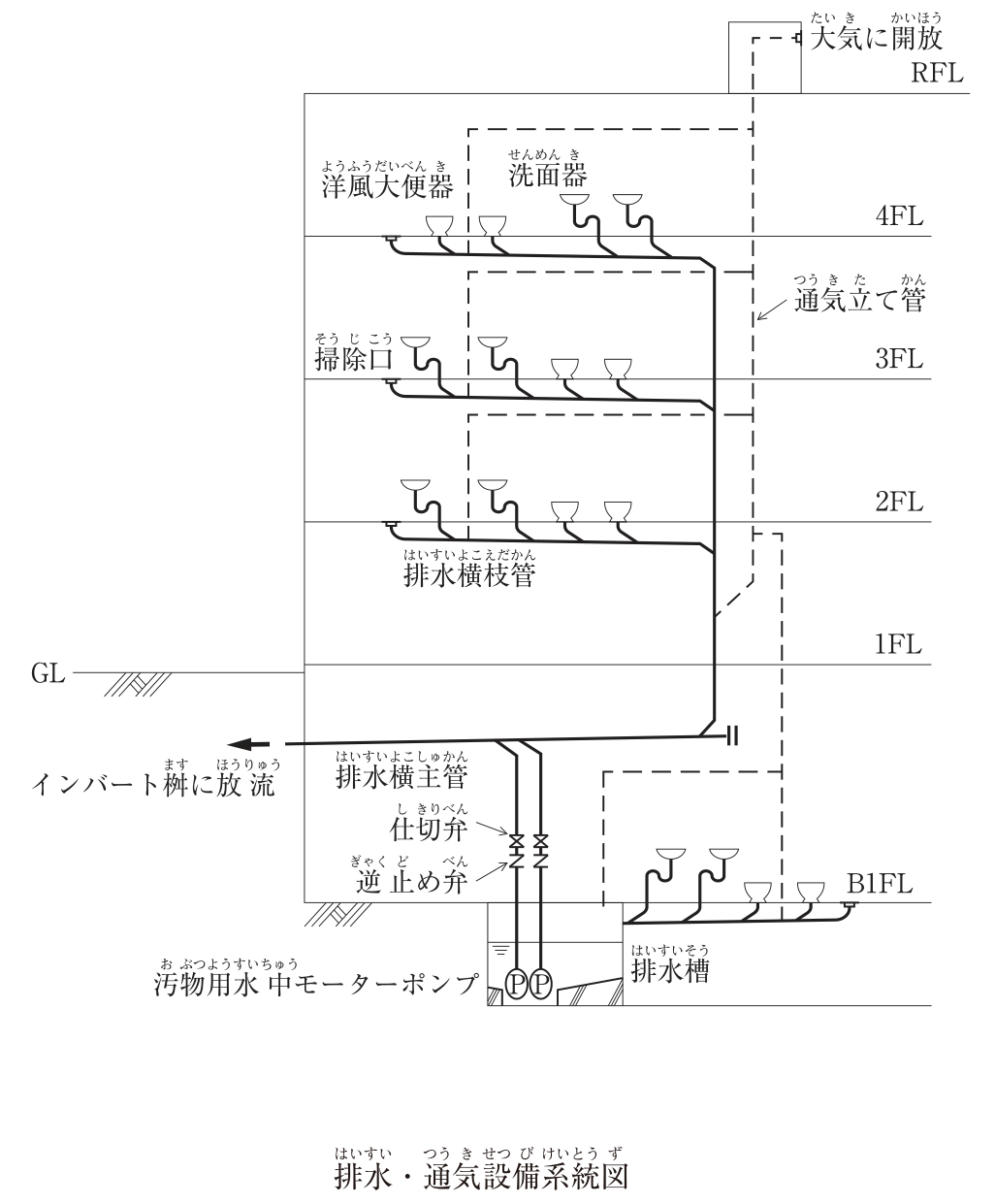

1. 排水槽の通気管：図では、排水槽の天井から出た通気管が地下1階の排水横枝管の通気管につながり、通気立て管を経て大気に開放されている。排水槽はポンプの運転で水位が急に下がると槽内が負圧に、流入で水位が上がると正圧になり、他の通気管とつなぐと通気系統の圧力を乱してトラップの封水を損なったり、槽内の臭気が他の系統へ流れたりする。排水槽の通気管は他の通気管と接続せず、単独で立ち上げて直接大気に開放する（空気調和・衛生工学会規格SHASE-S 206給排水衛生設備規準）。
2. ポンプの吐出し管：図では、汚物用水中モーターポンプ2台の吐出し管が、地下1階の天井付近で重力式の排水横主管に接続されている。ポンプの圧送水が重力排水の横主管に入ると、管内の流れを妨げたり圧力を上げたりして、上階からの排水が流れにくくなり、器具からの逆流や封水の吹出しの原因になる。ポンプの吐出し管は単独で屋外の排水桝まで配管し、桝で重力排水と合流させる。
3. 伸頂通気管：図では、排水立て管は4階の排水横枝管との合流点で終わっていて、上に延びていない。排水立て管の頂部は管径を縮小せずに伸頂通気管として延長し、通気立て管に接続するか単独で大気に開放する。立て管の頂部が閉じていると、排水が流下するときに管内の空気が補給されず負圧が大きくなり、トラップの封水が吸い出される。
4. 逆止め弁がポンプ側、仕切弁がその上（下流）にある弁の順序、通気立て管の下端を最低位の排水横枝管より下で排水立て管に接続していること、各階の通気管を最上流の器具のすぐ下流から取り出し、器具のあふれ縁より高い位置で通気立て管に接続していることは適切である。
