共板フランジのガスケット・便所換気ダクトの防火ダンパー・防振架台のストッパーボルト（改善策）

正解

解き方

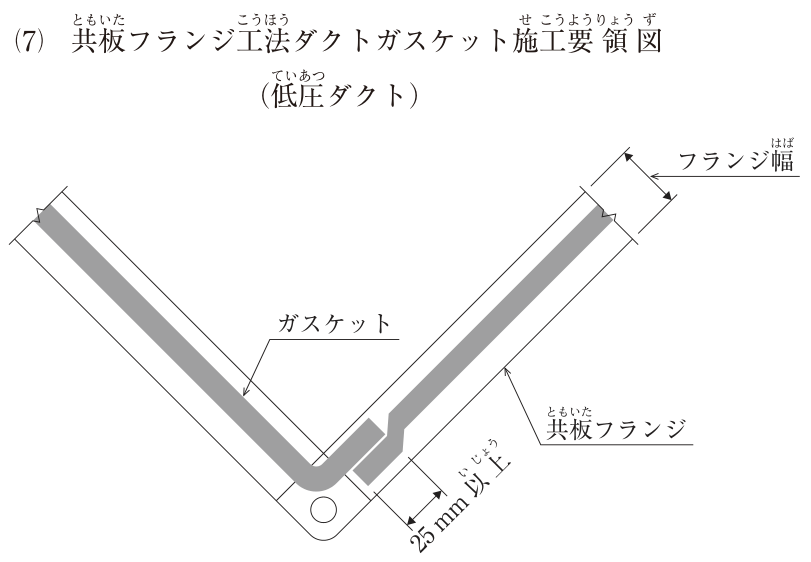

1. (7) 共板フランジ工法では、ガスケットは接合するフランジの全周に連続して貼り、コーナー部ではコーナー金具のボルトよりダクト内側を通す。コーナー部はコーナー金具の差込みとフランジの折返しで面が平らでなく、もともと空気が漏れやすい箇所なので、ここにガスケットの継目を重ねると、重ねた部分の段差で密着が不十分になり漏れの原因になる。図で他と違う点は、継目（二つのガスケットを並べて重ねた部分）がコーナー金具のすぐ脇にあることで、継目はコーナー部を避けて直線部に設け、25mm以上重ね合わせてすき間のないようにする。なお、公共建築工事標準仕様書・標準図にはガスケットの継目の位置の規定はなく、この判断は図とダクトの気密の考え方による。

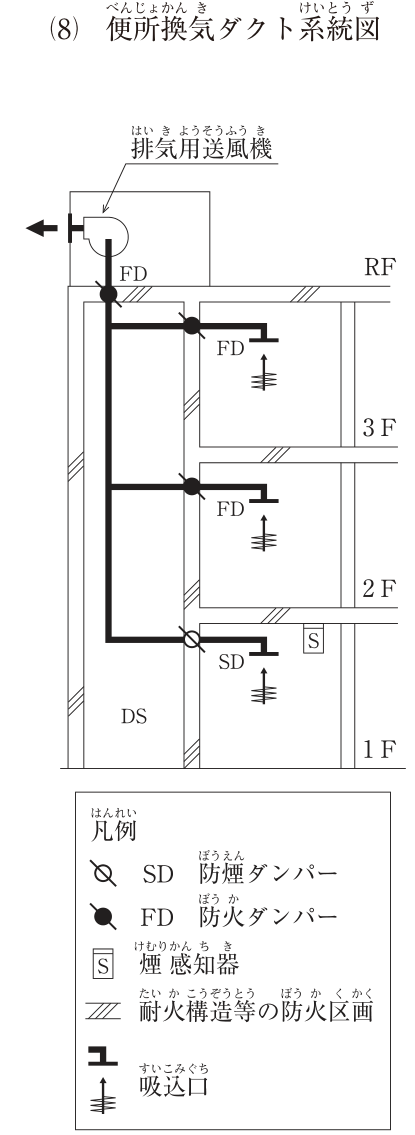

2. (8) DSの壁は耐火構造等の防火区画（竪穴区画）で、各階の枝ダクトがこれを貫通している。昭和48年建設省告示第2565号（防火区画を貫通する風道に設ける防火設備の構造方法）により、竪穴区画を貫通する風道に設けるダンパーは、二以上の階にわたり煙が流出するおそれのない場合などを除き、煙感知器と連動して閉鎖する防火ダンパーとし、煙感知器は当該風道の換気口等がある室（間仕切壁等で区画された場所）に設ける。
3. 1階の便所で発生した煙は立てダクトを上がって2階・3階の枝ダクトへ、2階の煙は3階へ流出するおそれがあるので、1階・2階は煙感知器連動のダンパーが必要である。最上階の3階の枝ダクトから入った煙は立てダクトの頂部から排気用送風機へ向かい、ほかの階へ流出するおそれがないので、温度ヒューズ式のFDでよい。図では1階はSDと便所の煙感知器が正しく描かれているが、2階はFDだけで煙感知器も無いので、2階を煙感知器連動のダンパー（SD又はSFD）とし、2階の便所に煙感知器を設ける。

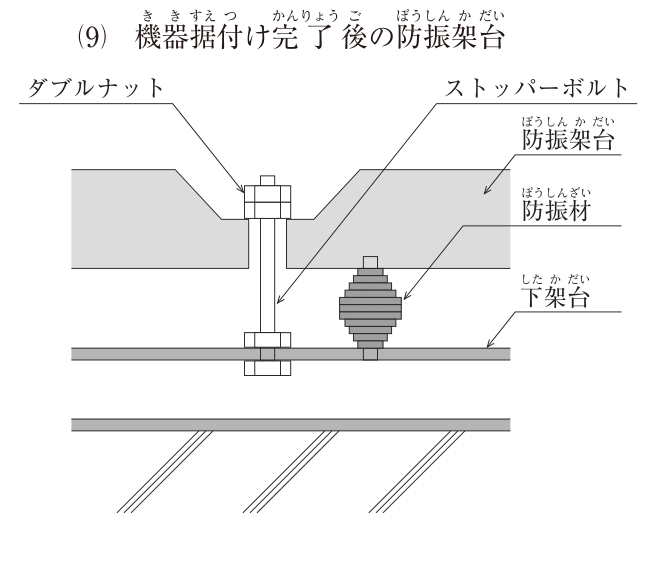

4. (9) 防振架台のストッパーボルトは、地震時に防振架台の移動・転倒・浮上りを止めるためのもので、平常の運転時には防振架台に触れてはならない。公共建築工事標準仕様書（機械設備工事編）第3編2.1.1(3)(ｲ) は、ストッパーと防振架台との間隙は機器運転時に接触しない程度とし、地震時に接触するストッパーの面には緩衝材を取り付けるとしている。図ではダブルナットが防振架台に接して締め付けられており、振動がボルトを通して下架台・床へ伝わる（防振材が短絡される）ので、ナットと防振架台の間にすき間を設ける。
