長方形ダクトの1枚羽根付きエルボの寸法
これは1級管工事施工管理技士 第二次検定 令和3年度（2021年12月5日（日）実施） 問題1 設問4の問題です。論点は「ダクトの施工」（重要度B・解答の形は記述・穴埋め）。採点すると、解き方 3 手順・引っかけの指摘が読めます。

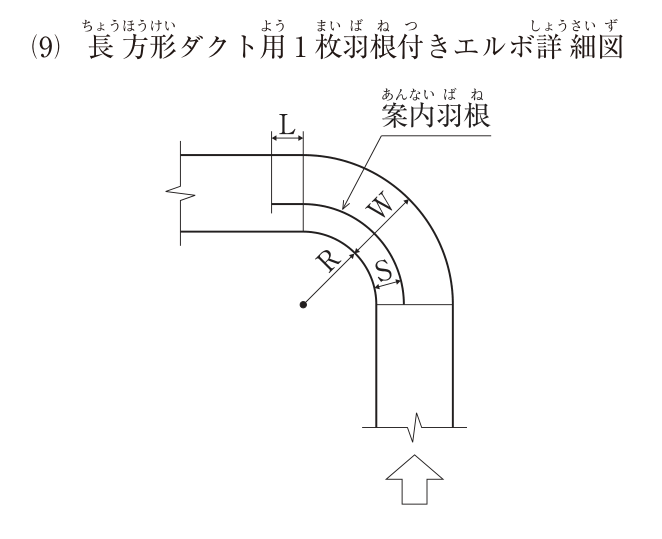

(9)に示す図について、W＝600mmの場合、解答欄の①にLの寸法〔mm〕、解答欄の②にSの寸法〔mm〕を記述しなさい。ただし、R＜Wとする。
【問題1】次の設問1〜設問4の答えを解答欄に記述しなさい。
解答欄
正解
| ① Lの寸法 | 200 mm |
|---|---|
| ② Sの寸法 | 200 mm |
解き方
- 長方形ダクトのエルボは、内側の曲率半径Rが小さいと気流が曲がり部の内側からはく離し、圧力損失や騒音が増える。公共建築工事標準仕様書（機械設備工事編）第3編1.14.1(5)(ｱ) は、長方形ダクトの湾曲部の内側半径は半径方向の幅の1/2以上とし、とれないときは必要に応じて案内羽根を設けるとしている。
- 案内羽根が1枚のときは、羽根とダクトの内側の面との間隔Sをダクト幅Wの1/3とし、羽根は出口側へダクト幅の1/3の長さだけ直線で延ばす（ダクト施工で一般に用いられる1枚羽根付きエルボの納まり）。
- L＝W/3＝600/3＝200mm、S＝W/3＝600/3＝200mm。
引っかけ：LもSもダクト幅Wの1/3で、どちらも200mmになる。Sはエルボの内側の面から案内羽根までの間隔で、Wの1/2ではない。
