遠心ポンプの並列運転（特性曲線から吐出し量を読む）
これは1級管工事施工管理技士 第二次検定 令和4年度（2022年12月4日（日）実施） 問題1 設問2の問題です。論点は「設備機器」（重要度B・解答の形は記述・穴埋め）。採点すると、解き方 3 手順・引っかけの指摘が読めます。
(6)に示す遠心ポンプ特性曲線で、遠心ポンプを並列運転する場合、2台同時運転時の1台当たりの吐出し量を記述しなさい。
【問題1】次の設問1〜設問3の答えを解答欄に記述しなさい。
解答欄
正解
| 2台同時運転時の1台当たりの吐出し量 | 65 L/min（65L/min・約65L/min も正解） |
|---|
解き方

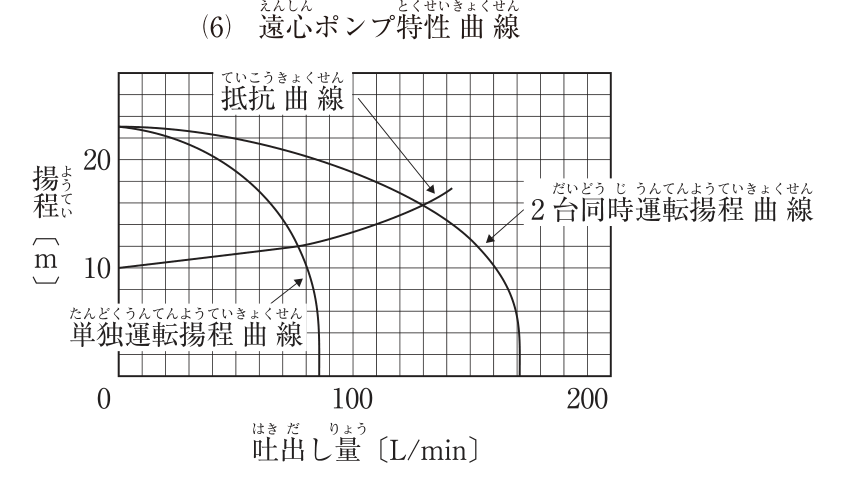

- 並列運転時の運転点は、2台同時運転揚程曲線と抵抗曲線（配管系の抵抗曲線）の交点である。図では、交点は吐出し量130L/minの格子線上、揚程約16mにある。
- 同じ性能の2台を並列運転すると、各ポンプは同じ揚程（約16m）で運転し、合計の吐出し量を2台で分け合う。したがって1台当たりの吐出し量は130÷2＝65L/minとなる。
- 単独運転揚程曲線を揚程16mで読むと約65L/minになり、これとも一致する。単独運転時の運転点（単独運転揚程曲線と抵抗曲線の交点）は約80L/minで、並列にしても吐出し量は2倍（160L/min）にはならない。
引っかけ：交点の130L/minをそのまま答えない（2台の合計である）。また、単独運転時の80L/minの半分や、80L/minをそのまま答えるのも誤り。抵抗曲線があるため、並列運転の合計吐出し量は単独運転の2倍より小さくなる。
