通気配管図とライニング鋼管のフランジ接合図の改善策

正解

解き方

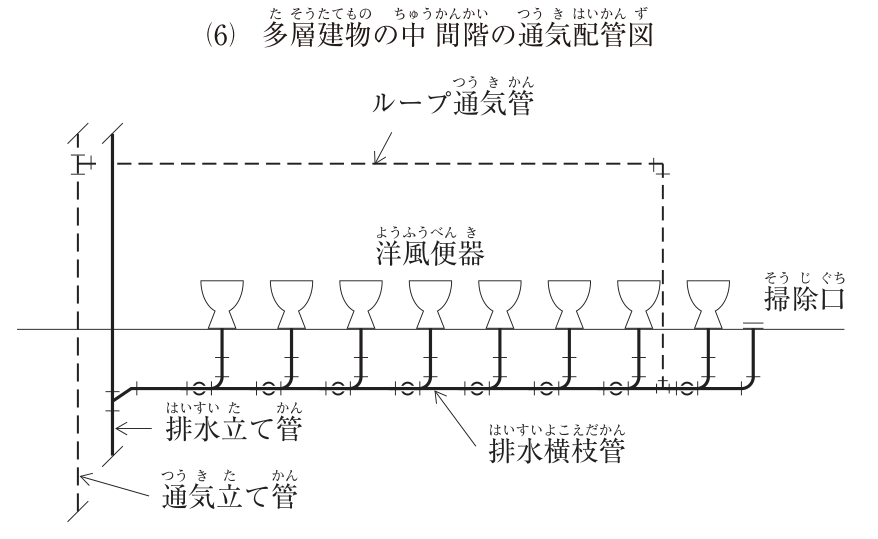

1. (6) 多層建物の中間階で、大便器又はこれと類似の器具が8個以上つながる排水横枝管にループ通気方式を用いる場合は、ループ通気管のほかに逃し通気管を設ける（空気調和・衛生工学会規格SHASE-S 206給排水衛生設備規準）。図は洋風便器8個の排水横枝管で、最上流側からループ通気管を取り出しているが、逃し通気管がない。下流側の器具の排水で横枝管内の圧力が変動しやすいので、最下流の器具排水管の接続点と排水立て管の間から逃し通気管を立ち上げてループ通気管（又は通気立て管）につなぐ。逃し通気管の管径は排水横枝管の管径の1/2以上とする。

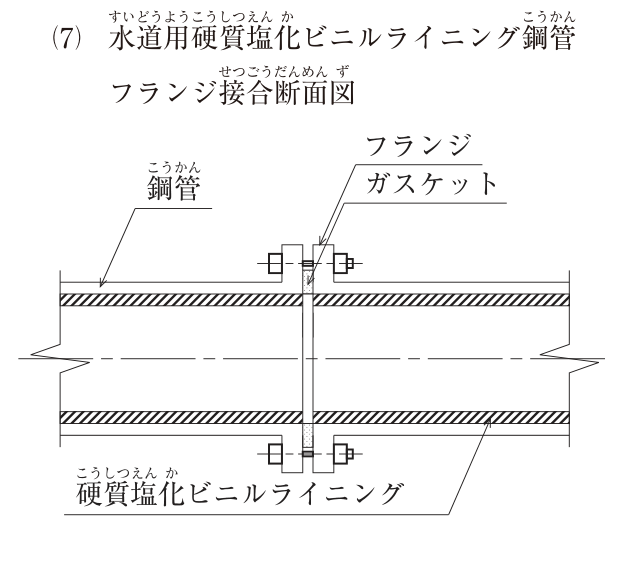

2. (7) 水道用硬質塩化ビニルライニング鋼管は、鋼管の切断面（管端）が水に触れるとそこから腐食する。フランジ接合では、ライニングをフランジ面まで回したフランジ付き管（つば出し）を用い、ガスケットは内径が管の内径と合うものとしてライニング面どうしを押さえ、鋼の部分が管内の水に接しないようにする。公共建築設備工事標準図（塩ビライニング鋼管及びステンレス鋼管の施工要領）でも、フランジを現場で取り付ける場合は塩化ビニル短管をフランジ面まで回してライニング層と溶接又は接着している。図はライニングが管内面だけで、ガスケットも管の内径まで届いていないので、管端から腐食するおそれがある。
